Ventilatori - Kabel-razdjelnik za 4-pinske ventilatore
Kako se zove kabel koji može na jeddan ventilatorski konektor na matičnoj ploči spojiti više ventilatora?
P: Imam matičnu ploču koja ima jedan chassis fan connector(4-pin), ali imam tri ventilatora. Kako se zove kabel koji se utakne u taj jedan jedini fan header pa se onda raspodijeli u tri 4-pinska ventilatora?
O: Tražite, dakle, kabel koji vam omogućuje spajanje tri 4-pinska ventilatora u jedan 4-pinski konektor na matičnoj ploči. Takvi se kabeli (ili adapteri) obično nazivaju razdjelnicima, odnosno engl. splitter. Na eBayu i AliExpressu nije ih problem pronaći ako potražite 4 pin fan splitter, a za domaće dućane sami ćete se morati potruditi. Ako ništa drugo, pošaljite im e-mail s upitom imaju li takav razdjelnik.
Imajte na umu da, iako preko takvog razdjelnika na jedan konektor na matičnoj ploči možete spojiti tri 4-pinska ventilatora, samo će jedan od tih ventilatora računalu javljati brzinu vrtnje. Konkretno, to će biti onaj ventilator koji spojite na konektor koji ima četiri pina (ostala dva konektora imaju tri pina, ali primaju 4-pinski konektor). To je tako jer kad bi sva tri ventilatora bila spojena na pin/žicu za mjerenje brzine vrtnje, mjerenje brzine bilo bi pogrešno jer svaki ventilator u svakom obrtaju šalje po dva pulsa. Preostala tri pina/žice, na koje su spojena sva tri ventilatora, napon su od +12 V, masa/minus/gnd te PWM signal za regulaciju brzine vrtnje. PWM signal ide svim ventilatorima jer se svim ventilatorima na isti način regulira brzina vrtnje – širina pulsa 25-kilohercnog signala definira brzinu vrtnje ventilatora.

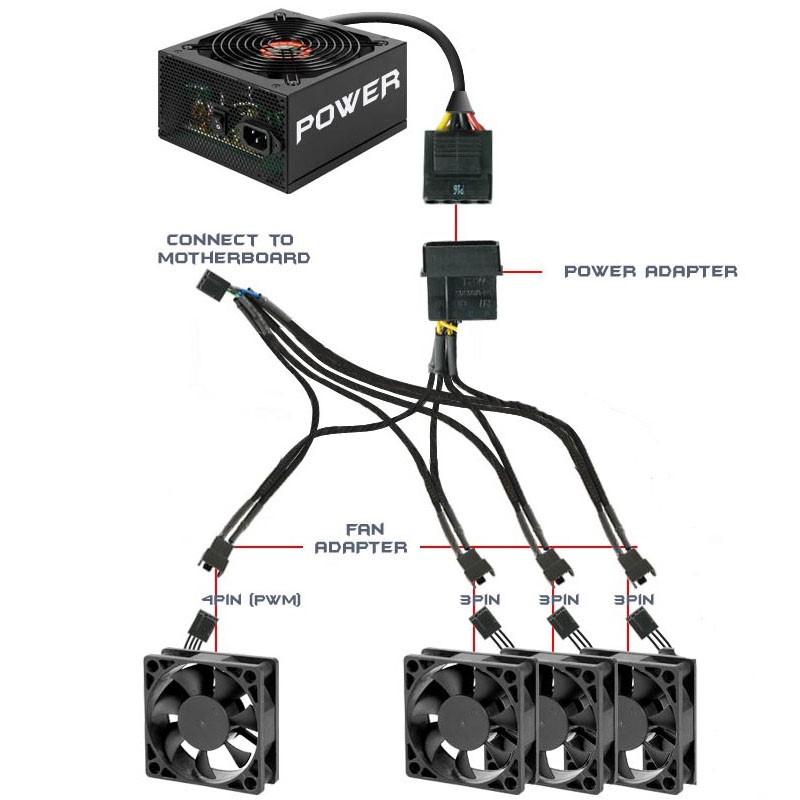

Postoje i drugačiji razdjelnici za ventilatore – jedan od njih struju za ventilatore uzima iz konektora tipa molex, ali se svejedno spaja na matičnu ploču preko 4-pinskog konektora kako bi matična ploča mogla očitavati trenutačnu brzinu vrtnje jednog ventilatora, te kako bi mogla upravljati brzinom svih ventilatora preko PWM signala.
