MSI B450M Mortar - B450 u micro ATX formatu

Ova ploča iz serije Arsenal Gaming namijenjena je korisnicima koji ciljaju složiti kompaktan PC temeljen na procesoru Socket AM4, a bez dodatnih troškova i kompromisa s hlađenjem koje implicira prelazak na mini ITX format

Denis Arunović utorak, 4. prosinca 2018. u 06:00
specifikacije
Čipset AMD B450
Socket Socket AM4
Memorija 4x DDR4, do 3.466 MHz, maks. 64 GB
PCIe konektori 1 x PCIe 3.0 x16
1 x PCIe 2.0 x16 (interno x4)
2 x PCIe 2.0 x1
SATA / M.2 / U.2 4 x SATA, RAID 0, 1, 10
1 x M.2 do 2280 NVMe/SATA PCIe 3.0 x4
1 x M.2 do 2280 NVMe PCIe 2.0 x4
Mreža 1 x Realtek RTL8111H-CG GbE
Audio Realtek ALC892
Stražnji konektori 1 x PS/2
1 x HDMI 2.0
1 x DisplayPort 1.4
1 x LAN (RJ45)
2 x USB 2.0
1 x USB 3.1 Gen2
1 x USB-C 3.1 Gen2
4 x USB 3.1 Gen1
5 x audio konektor
1 x optički S/PDIF

Prije nego što se bacimo na pregled ploče, odmah jedno upozorenje – ako vas ne zanimaju konfiguracije micro ATX formata, nema potrebe da čitate tekst. Naime, za isti iznos koji treba izdvojiti za Mortar, možete dobiti i solidnu MSI-jevu ATX ploču B450 Tomahawk, a koja, pak, nudi bolju elektroniku i hlađenje, te više utora. Ako ste fan mATX PC-ja, krenimo dalje. B450M Mortar kao jeftinija ploča nema osobitu opremu – dobit ćete samo priručnik, DVD s driverima, zaštitnu pločicu i par SATA kabela. Ploča već na prvi pogled izgleda vrlo solidno i ozbiljno, zahvaljujući ujednačenom korištenju boja (titanski siva i crna) te povelikom hladnjaku koji prekriva primarne faze VRM jedinice. Valja napomenuti da postoji i bijela varijanta ploče, pod imenom B450M Mortar Titanium. Integrirano RGB LED osvjetljenje je skromno, no prema želji, na ploču možemo spojiti i dodatne dvije RGB 5050 trake.

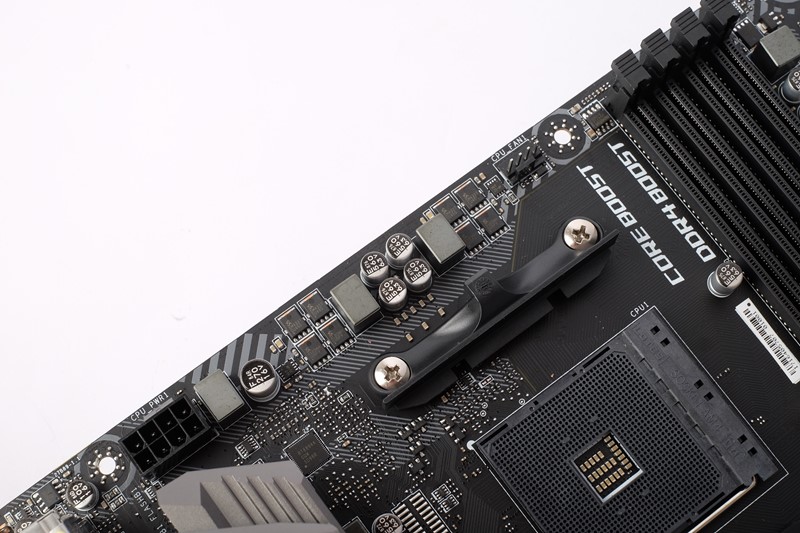

Konfiguracija naponske jedinice slična je kao ona na modelu B450 Tomahawk, no predstavlja veliku nadogradnju u odnosu na stariji model B350M Mortar
Konfiguracija naponske jedinice slična je kao ona na modelu B450 Tomahawk, no predstavlja veliku nadogradnju u odnosu na stariji model B350M Mortar

Za regulaciju napajanja brine se Richtekov digitalni PWM kontroler RT8894A koji MSI koristi na većini svojih jeftinijih ploča. On kontrolira četiri CPU faze koje čine po dva ON Semijeva mosfeta SM4337 (high-side) i SM4503 (low-side) te dvije SoC/GPU faze s istom konfiguracijom čipova. Iako su ovi mosfetovi nešto slabijih mogućnosti nego oni na modelu B450 Tomahawk (ista konfiguracija faza), predstavljaju ogromnu nadogradnju u odnosu na stariji model B350M Mortar, gdje su korišteni superjeftini NIKO-SEM mosfetovi. Nadalje, hladnjak na novom Mortaru mnogo je masivniji, iako je hlađenje sekundarnih faza i dalje zapostavljeno.

Veliki vdroop

Iako je riječ o mATX ploči, Mortar nudi dva M.2 konektora s podrškom za RAID. Sekundarni je spojen na PCIe 2.0 kontroler u čipsetu
Iako je riječ o mATX ploči, Mortar nudi dva M.2 konektora s podrškom za RAID. Sekundarni je spojen na PCIe 2.0 kontroler u čipsetu

U praksi, zajedno s Ryzenom 7 1800X, koji je hlađen Noctua NH-D14 hladnjakom u obliku tornja, ovaj VRM pod opterećenjem dostiže maksimalnu temperaturu od 63 °C. Kad se u cijelu priču ubaci overklokiranje procesora, temperatura raste do 77 °C, s time da procesor nismo mogli overklokirati na uobičajenih 4, već nešto nižih 3,95 GHz. Iako ploča u preglednom UEFI-ju nudi mogućnost podešavanja LLC vrijednosti za vcore, vdroop, odnosno pad napona pod opterećenjem vrlo je visok – s 1,413 na 1,331 V, uz LLC razinu 6 (od 8). Samim time, Mortar možemo preporučiti za overklokiranje 6-jezgrenih ili slabijih, ali ne i 8-jezgrenih procesora. Od hardverskih dodataka korisnih overklokerima, tu je jedino jednostavna LED dijagnostika od 4 LED-ice.

Ploča ima jeftiniji Realtekov mrežni kontroler te Realtekov audiočip starije generacije, izveden na pet analognih i jedan optički konektor. Interno možemo spojiti do četiri SATA uređaja, no čak dva M.2 SSD-a, od koji je jedan spojen na procesore preko PCIe 3.0 x4, a drugi na čipset preko PCIe 2.0 x4. Na tim portovima podržano je i formiranje RAID polja. Ponuda stražnjih konektora bogatija je nego na ATX modelu B450 Tomahawk, a koji smo u ovom pogledu kritizirali. Ne samo da imamo optički izlaz iz zvučne, već i više USB konektora (8 umjesto 6). DVI konektor je, pak, ustupio mjesto DisplayPortu (uz standardni HDMI), a tu su još i PS/2 konektor za stare tipkovnice i tipka USB FLASHBACK+, koja omogućuje jednostavnu nadogradnju UEFI-ja.

MSI B450M Mortar

  • USB 3.1 Gen2 konektori
  • Dobar UEFI
  • Jednostavna LED dijagnostika grešaka
  • Jača izvedba izlaza zvučne kartice
  • Dobra kompatibilnost s memorijom
  • Solidna implementacija napajanja
  • Podrška za RGB LED trake
  • RGB osvjetljenje
  • VRM nije optimiziran za overklokiranje 8-jezgrenih procesora
  • Preporučljivo aktivno hlađenje VRM-a prilikom overklokiranja
  • Dosta veliki pad napona pri overklokiranju,
  • Jeftiniji/stariji mrežni i audiokontroleri
Dodatne mogućnosti 7
Ponuda konektora 7
VRM i hlađenje 7
Performanse 8
Cijena 9
UKUPNI DOJAM 7
Cijena 800 kn Prikaži sve cijene Ustupio: MSI
