Noctua NF-A14x25 G2 PWM Sx2-PP - Zanimljiva rješenja u 140 milimetara

Ovo je, prema riječima proizvođača, najnapredniji Noctuin 140-milimetarski ventilator pa nas je zanimalo koliko se doista brzo i tiho vrti

Mario Baksa subota, 30. studenog 2024. u 06:00
SPECIFIKACIJE
Veličina 140 mm (2 komada u paketu)
Debljina / Masa 25 mm / 223 g
Broj lopatica 9
Ležaj SSO2
Konektor 4-pin PWM
Maksimalna brzina 1.500 o/min (1.250 o/min s low-noise adapterom)
Minimalna brzina 0 o/min
Protok zraka (maks.) 155,6 m³/h (127,1 m³/h s low-noise adapterom)
Statični pritisak (maks.) 2,56 mm H₂O (1,3 mm H₂O s low-noise adapterom)
Buka (maks.) 24,8 dBA(A), 19,7 dB(A) s low-noise adapterom
Osvjetljenje Nema
Jamstvo 6 godina
Dojam Odlični ventilatori, za one koji žele i performanse i nisku buku, a ne smeta im Noctuina paleta boja

Već na prvi pogled jasno vam je da su to Noctuini ventilatori, zahvaljujući prepoznatljivoj kremastosmeđoj paleti boja. Model kojim se ovdje bavimo je NF-A14x25 G2, 140-milimetarski četvrtasti ventilator, debljine 25 milimetara.

Noctua nudi i "okruglu" izvedbu tog ventilatora (oznake NF-A14x25r G2), koja je specifična po izostanku kvadratnog okvira, te rupama koje odgovaraju 120-milimetarskim ventilatorima. Znači, ta okrugla izvedba ima propeler iste veličine kao i ova četvrtasta, ali pričvršćuje se u rupe za standardne 120-milimetarske ventilatore, pod uvjetom da na tom mjestu imate dovoljno prostora za dimenzije samog ventilatora, koje su veće od standardnih kvadratnih 120-milimetarskih ventilatora. Okrugla izvedba više je namijenjena montaži na hladnjak za procesor, a četvrtasta na radijator i kućište računala no, naravno, i jednu i drugu možete koristiti za sve te namjene.

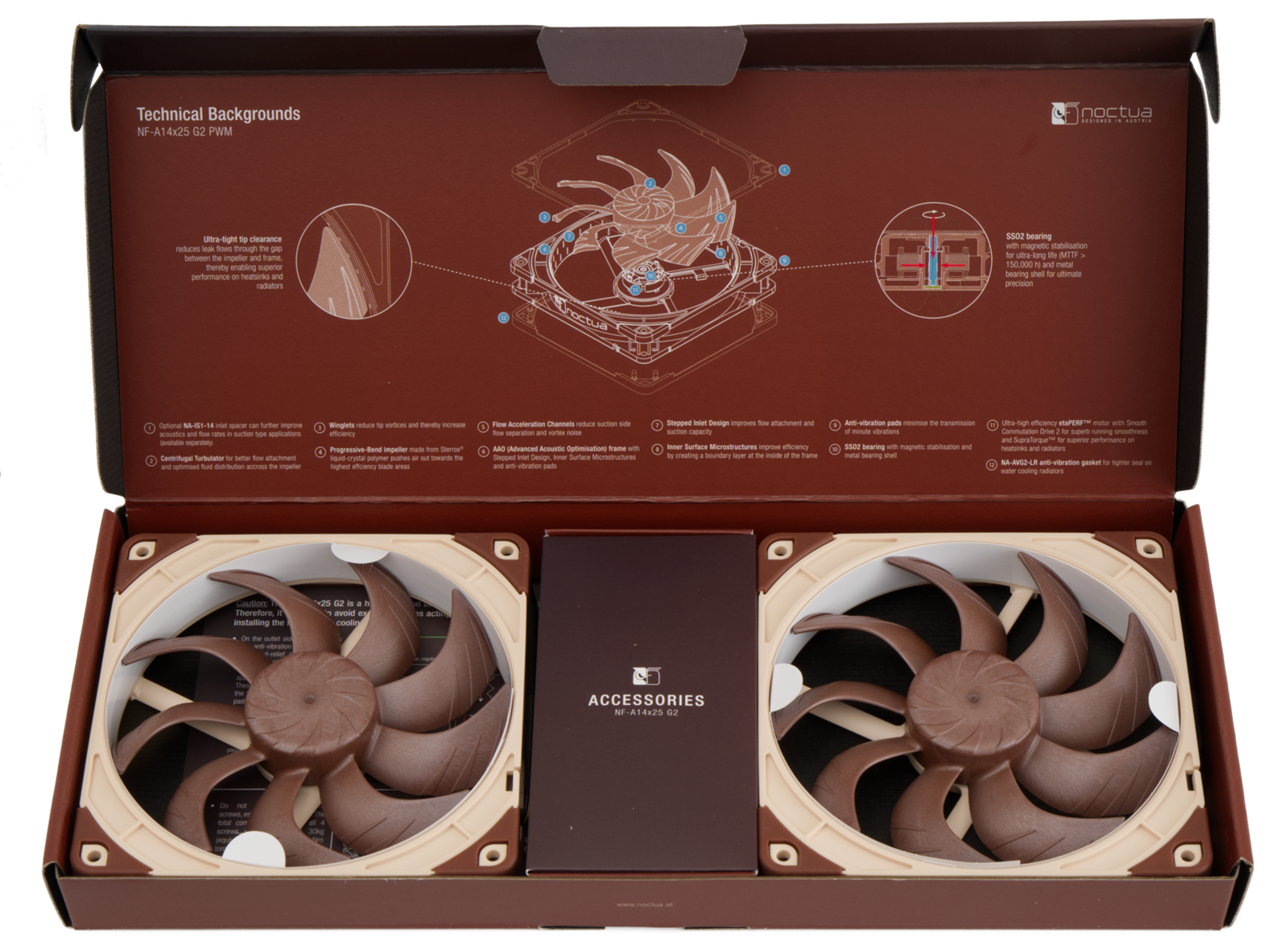

Raskošna prezentacija – sve na svojem mjestu, a ilustracije se nalaze i s unutrašnje strane kutije
Raskošna prezentacija – sve na svojem mjestu, a ilustracije se nalaze i s unutrašnje strane kutije

Tišina na prvom mjestu

Vratimo se na kvadratni model, NF-A14x25 G2. Iako se on može kupiti i odvojeno, može se kupiti i u paru (to znate po ovoj dodatnoj oznaci Sx2-PP). U čemu je stvar? Tako upareni ventilatori zapravo se vrte malo različitim brzinama. Naime, kad se ventilatori (govorimo o istim modelima) vrte vrlo sličnom, da ne kažemo identičnom, brzinom, proizvodit će buku s vrlo sličnim naglašenijim frekvencijama. Kada koristite jedan ventilator – nikome ništa. Kad koristite dva ventilatora, buka bi se inače mogla percipirati višom ili neugodnijom od očekivanja, jer se zvučni valovi "zbrajaju" pa će one naglašenije frekvencije biti još naglašenije.

Noctua je tom problemu pokušala doskočiti tako da se ventilatori, uz isti PWM signal s matične ploče za regulaciju brzine vrtnje, vrte malo različitim brzinama. Tako navode da se ventilator A vrti oko 25 okretaja po minuti sporije, a ventilator B oko 25 okretaja brže, što bi dalo razliku od oko 50 o/min. Time se malčice smanjuju zujanje i vibracije zbog interferencija. Razliku u brzini vrtnje doista smo uočili prilikom mjerenja (nije bila linearna). Kako znati koji je A, a koji B? Na naljepnici na svakom od ventilatora piše brzina vrtnje – 1475RPM za sporiji, 1525RPM za brži.

Adapterčići

Ako vam to ne bi bila dovoljna razlika pri uobičajenom radu, s ventilatorima se isporučuju i low-noise adapterčići, kojima se dodatno može smanjiti brzina vrtnje. Naravno, ako vam je cilj povećati razliku između dva ventilatora, iskoristit ćete samo taj jedan adapterčić.

Kako ti adapterčići funkcioniraju? Izvedeni su kao vrlo kratki produžni kabelići. Nema u njima ničeg ekstravagantnog – jednostavno je u vodič za VCC pin (onaj koji daje napon) stavljen otpornik (izmjerili smo 33 ohma na VCC žici, i 1 ohm na groundu), što znači da se ventilatori sporije vrte jer dio električne energije koju elektromotorići ventilatora povuku otpornici pretvore u toplinu.

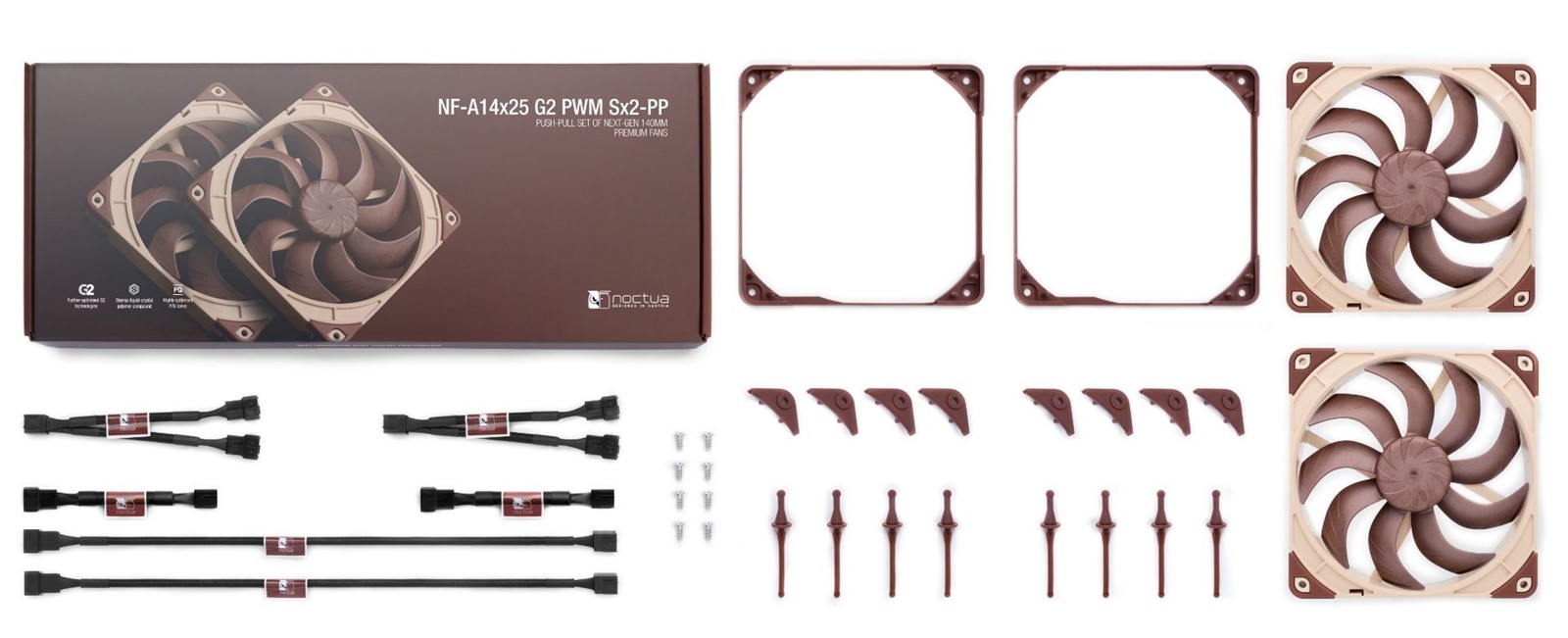

Sve ovo dobije se kad kupite paket uparenih novih Noctuinih ventilatora – različita silikonska antivibracijska rješenja, dva produžna kabelića, dva razdjelnika, dva low-noise adaptera te šarafići
Sve ovo dobije se kad kupite paket uparenih novih Noctuinih ventilatora – različita silikonska antivibracijska rješenja, dva produžna kabelića, dva razdjelnika, dva low-noise adaptera te šarafići

Mekano i oštro

Noctua je problem buke shvatila ozbiljno, tako da ovi ventilatori dolaze s izmjenjivim silikonskim umecima i "štapićima". Na ventilatore su s jedne strane namontirane antivibracijske brtve, čija je zadaća da ventilator bolje nalegne na radijator ili na kućište računala, a te brtve mogu se zamijeniti s isporučenim silikonskim umecima kad vam ne treba to brtvljenje. Ako biste ventilator stavili na prednju unutarnju stranu kućišta, tako da usisava zrak, može se kombinirati s ulaznim spacerom NA-IS1-14, koji je potrebno dokupiti.

Lopatice su inače izrađene od materijala komercijalno nazvanog Sterrox, a to je polimer s tekućim kristalima. Zahvaljujući tom materijalu, lopatice su na opip vrlo krute, što je omogućilo visoku preciznost – razmak od vrha lopatica od kućišta ventilatora svega je 0,7 milimetara. Ujedno su progresivno svinute te na sebi imaju mala "krilca" (spojleriće?). Dok je prethodnik ovog modela imao sedam lopatica, ovaj ih ima devet.

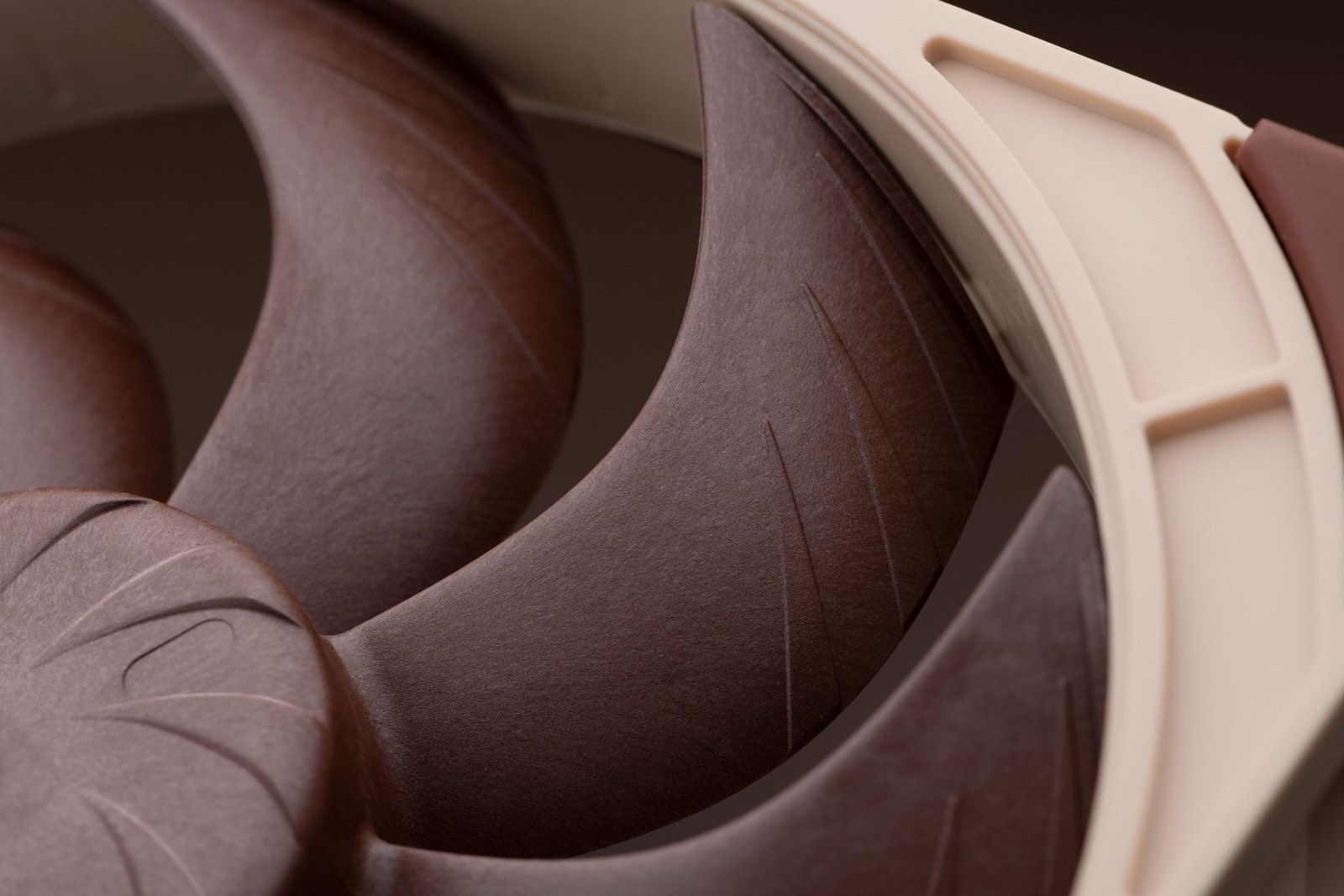

Lopatice imaju "spojlere", kao i središnji dio propelera
Lopatice imaju "spojlere", kao i središnji dio propelera

Središte propelera ujedno je oblikovano tako da gura zrak prema lopaticama, jer je tamo učinkovitija zona za strujanje zraka. Sve te metode služe poboljšanju učinkovitosti, odnosno poboljšanju omjera protoka zraka i buke.

Novi je i elektromotor nazvan etaPERF, koji ima Noctuin custom PWM čip NE-FD6. Taj čip povećava okretni moment u situacijama kada se ventilator stavi na "prepreku" (radijator, rebra pasivnog bloka hladnjaka). Naime, prepreke mogu usporiti vrtnju ventilatora, a Noctuino rješenje to pokušava kompenzirati, kako bi se ventilator vrtio istom brzinom, bez obzira postoji li ispred njega značajnija prepreka ili ne (prema našim mjerenjima, to kod hladnjaka za procesor dosta dobro radi).

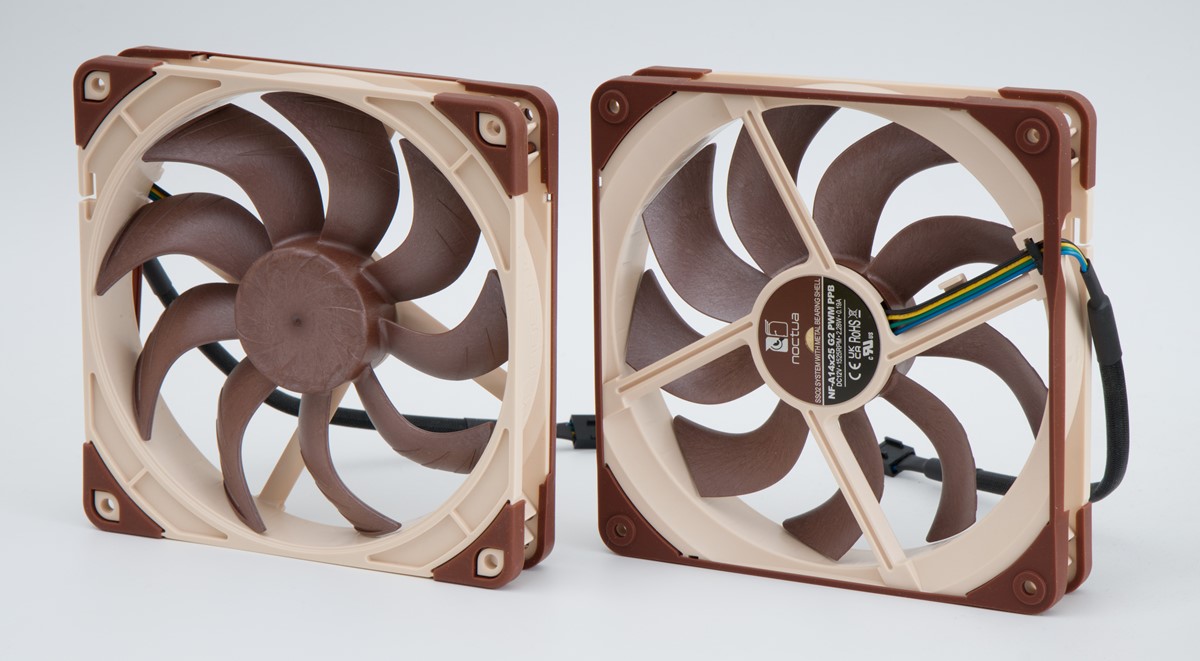

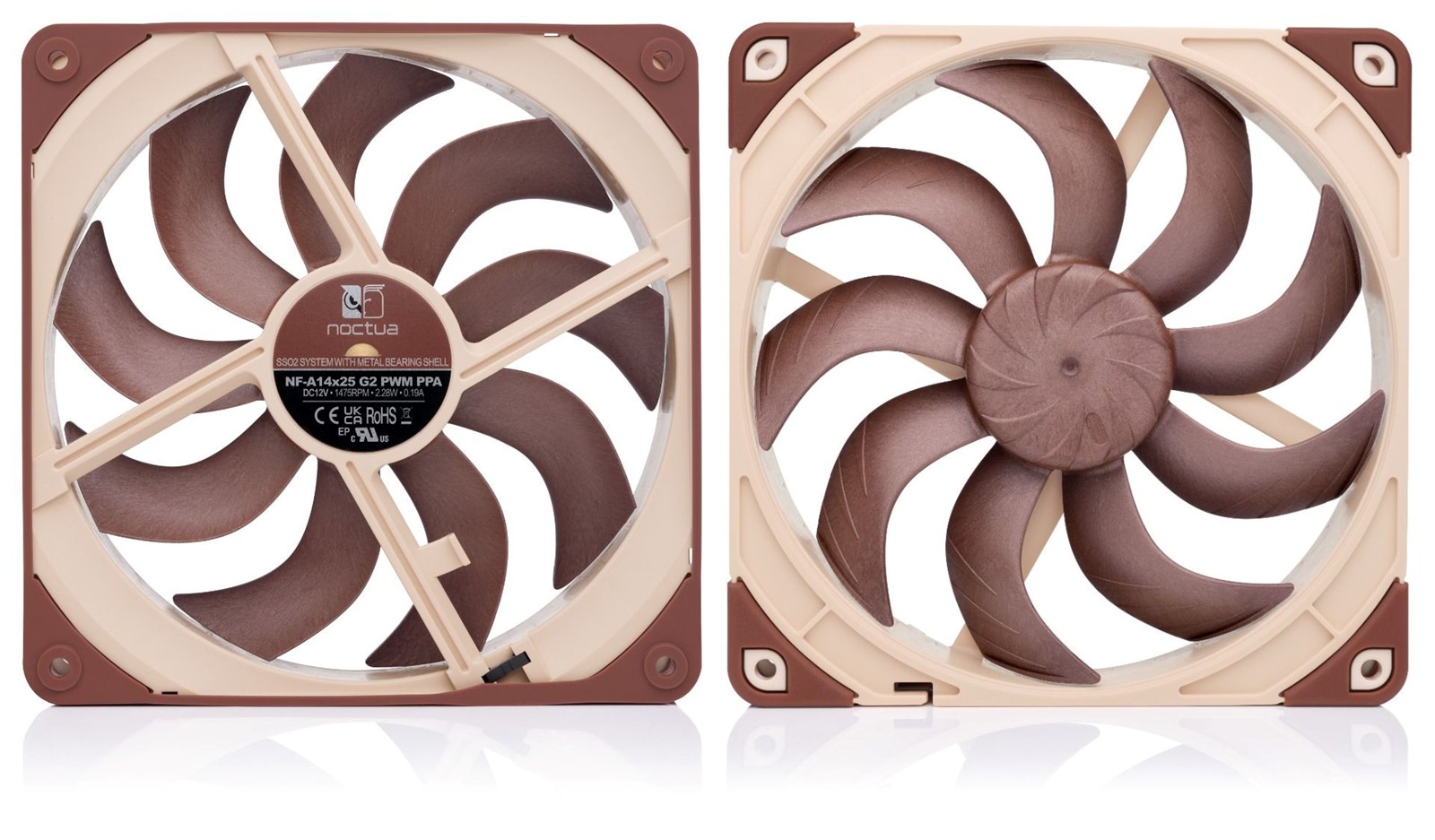

Pogled sprijeda i straga na ventilatore otkriva progresivno zavinute lopatice
Pogled sprijeda i straga na ventilatore otkriva progresivno zavinute lopatice
REZULTATI MJERENJA
PWM (%) Brzina vrtnje (o/min) Strujanje zraka (m/s) Buka (dbA) * Snaga (mW)
Ventilator A Ventilator B Ventilator A s noise adapterom Bez prepreka Kroz hladnjak Bez prepreka Kroz hladnjak Bez prepreka Kroz hladnjak Ventialtor B kroz hladnjak Ventialtor A s noise adapterom
0 % 0 o/min 0 o/min 0 o/min 0,0 m/s 0,0 m/s 35,3 dbA 35,4 dbA 5 mW 4 mW 4 mW 7 mW
10 % 300 o/min 315 o/min 300 o/min 0,0 m/s 0,0 m/s 35,3 dbA 35,4 dbA 165 mW 170 mW 157 mW 169 mW
20 % 300 o/min 315 o/min 300 o/min 0,0 m/s 0,0 m/s 35,4 dbA 35,4 dbA 85 mW 87 mW 86 mW 87 mW
30 % 450 o/min 450 o/min 450 o/min 0,6 m/s 0,0 m/s 35,4 dbA 35,4 dbA 126 mW 133 mW 134 mW 133 mW
40 % 600 o/min 615 o/min 600 o/min 1,2 m/s 0,0 m/s 35,5 dbA 35,4 dbA 191 mW 206 mW 216 mW 209 mW
50 % 750 o/min 765 o/min 735 o/min 1,5 m/s 0,0 m/s 35,6 dbA 35,7 dbA 289 mW 320 mW 335 mW 332 mW
60 % 900 o/min 930 o/min 900 o/min 1,8 m/s 0,0 m/s 35,8 dbA 36,3 dbA 426 mW 484 mW 514 mW 546 mW
70 % 1.050 o/min 1.080 o/min 1.005 o/min 8,1 m/s 1,0 m/s 36,9 dbA 37,7 dbA 638 mW 700 mW 767 mW 888 mW
80 % 1.185 o/min 1.245 o/min 1.170 o/min 2,4 m/s 1,2 m/s 38,5 dbA 39,6 dbA 875 mW 1.000 mW 1.098 mW 1.523 mW
90 % 1.335 o/min 1.395 o/min 1.170 o/min 2,6 m/s 1,5 m/s 40,2 dbA 41,6 dbA 1.205 mW 1.371 mW 1.536 mW 1.991 mW
100 % 1.500 o/min 1.545 o/min 1.185 o/min 3,0 m/s 1,7 m/s 43,0 dbA 44,5 dbA 1.633 mW 1.863 mW 2.109 mW 2.023 mW
* kod mjerenja buke treba uvažiti razinu ambijentalne buke, koja se vidi pri PWM-u od 0% (kad se ovi ventilatori ne vrte)

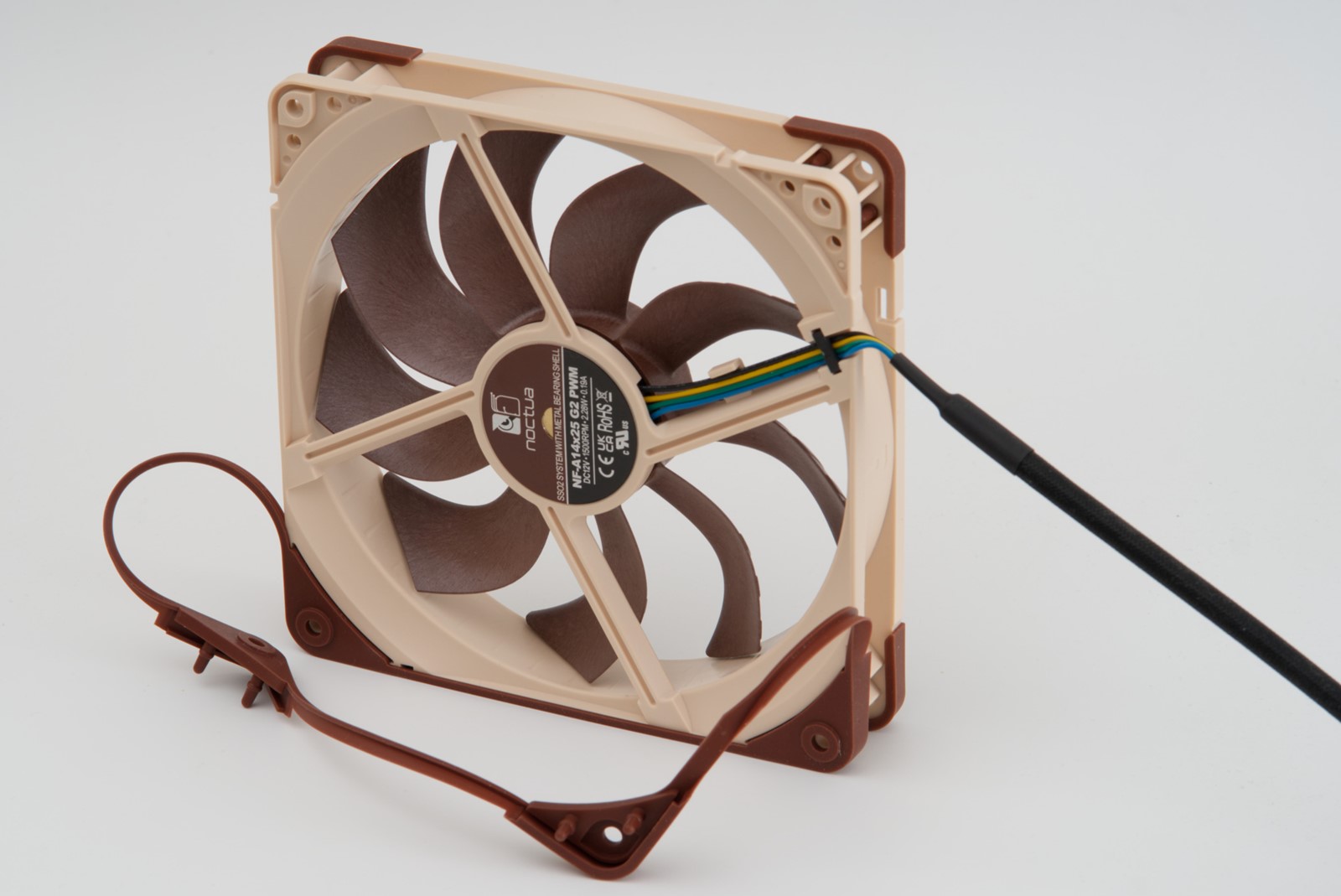

Silikonska "brtva" može se skinuti i zamijeniti silikonskim umecima, ako vam to više odgovara za montažu
Silikonska "brtva" može se skinuti i zamijeniti silikonskim umecima, ako vam to više odgovara za montažu

U radu

Sve te tehnologije (povrh već uobičajenih tehnologija koje Noctua koristi u svojim ventilatorima) ne znače ništa ako ventilatori u praksi ne postižu očekivane (obećane) performanse. Ovi Noctuini ventilatori s time nemaju problema – za svoju veličinu i brzinu vrtnje, ostvaruju odlične performanse u pogledu brzine strujanja zraka te statičnog pritiska za razinu buke koju proizvode.

U pratećoj tablici možete vidjeti brojne rezultate mjerenja. Sve smo mjerili pri rasponu PWM-a od 0 do 100%, u koracima od 10%, kako bismo dobili bolji uvid u to kako se ventilatori ponašaju s obzirom na brzinu vrtnje koju im zada matična ploča ili softver na vašem računalu. Imaju i način rada, pri kojem se lopatice ne vrte, što će biti korisno ljubiteljima tišine.

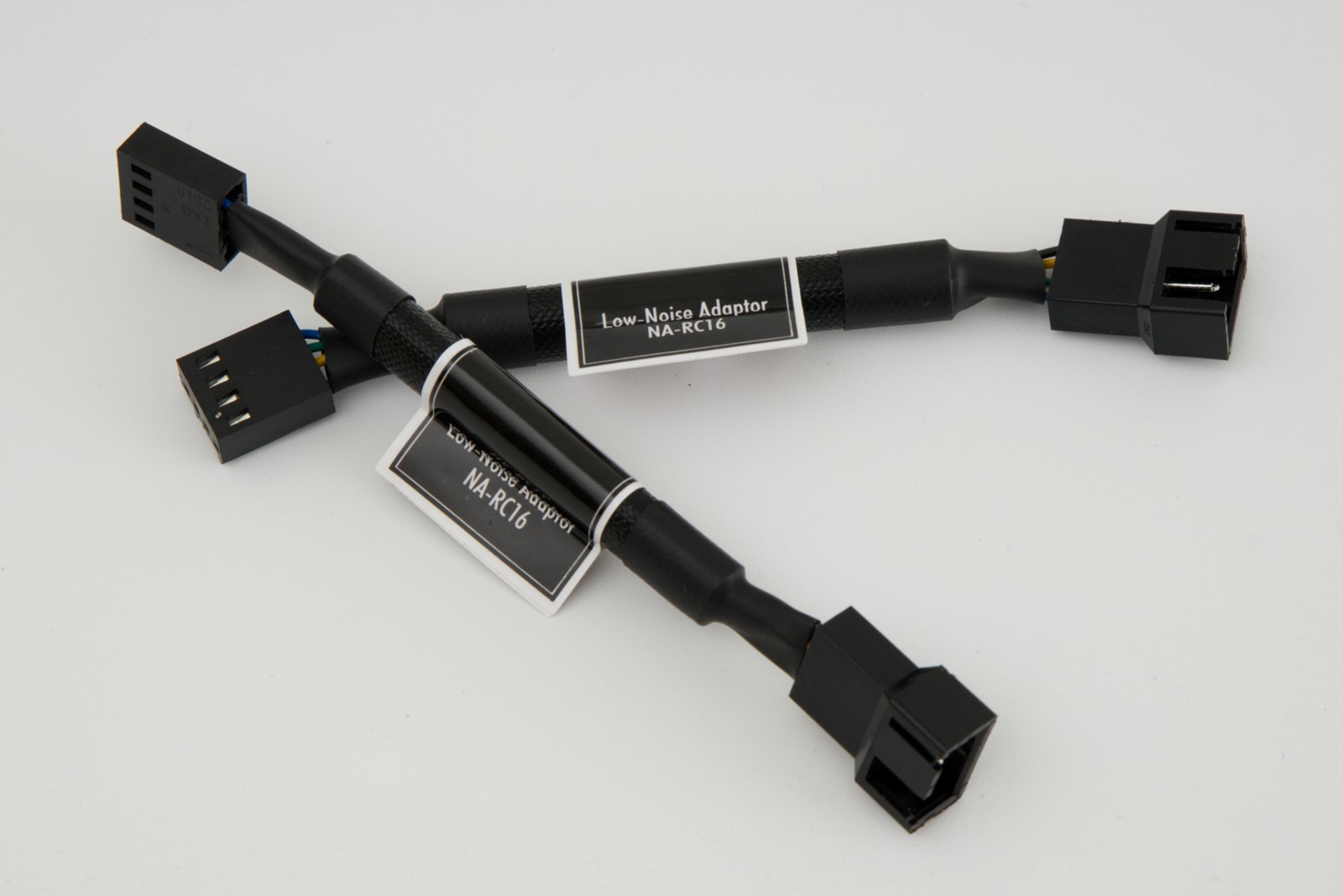

Dva adapterčića za usporavanje vrtnje – uz njih, ventilatori se sporije vrte radi manje buke, ali i troše više struje za iste performanse
Dva adapterčića za usporavanje vrtnje – uz njih, ventilatori se sporije vrte radi manje buke, ali i troše više struje za iste performanse

Brzina vrtnje kretala se od 300 do 1.500 o/min kod jednog, sporijeg ventilatora u paru, te od 315 do 1.545 o/min kod bržeg, pri čemu je nešto veća razlika u brzini vrtnje između dva ventilatora bila pri višim okretajima. Ta razlika u brzini vrtnje mogla bi smanjiti ukupno percipiranu jakost buke kada se ventilatori koriste istodobno, no čak i da koristite više individualnih ventilatora koji nemaju razliku u brzini vrtnje (kada biste kupili dva ili više pojedinačnih pakiranja), ne biste trebali imati problema s bukom, jer su relativno tihi, s obzirom na performanse.

Kad se koristi noise adapter, radi tišeg rada, brzina okretaja značajnije padne, od nekih 70% PWM-a nadalje, a s padom brzine okretaja, naravno, padaju i performanse te buka. No, u većini razina PWM-a potrošnja ventilatora je viša, tako da te adapterčiće ima smisla koristiti samo ako ne možete smanjiti ili ograničiti brzinu vrtnje u BIOS-u ili pomoću softvera.

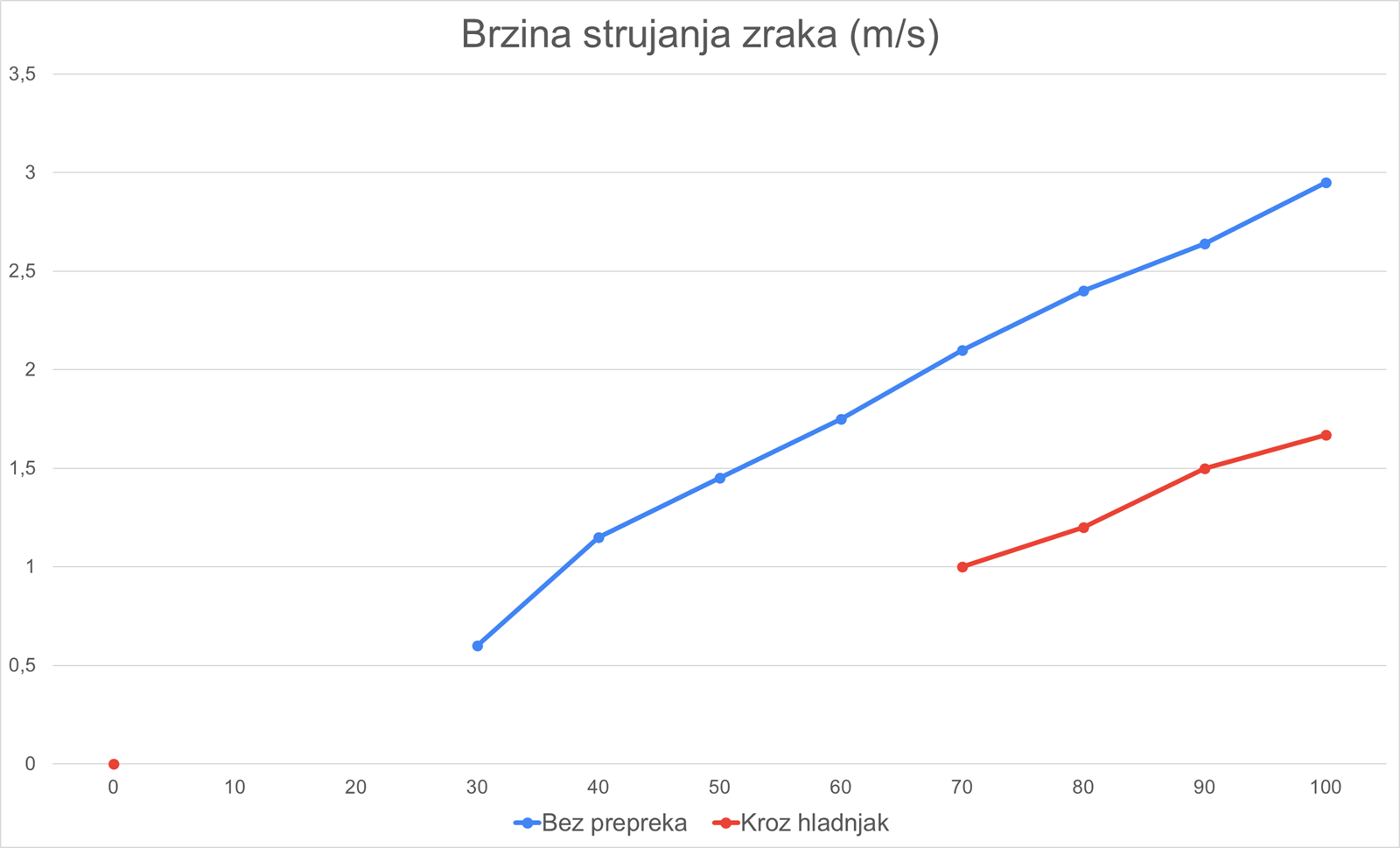

Ovako je brzina strujanja zraka ispala u našem uobičajenom testu, mjereno na udaljenosti od 10 centimetara – plavo bez prepreke, a crveno kad je zrak prolazio kroz hladnjak za procesor debljine 5-7 centimetara
Ovako je brzina strujanja zraka ispala u našem uobičajenom testu, mjereno na udaljenosti od 10 centimetara – plavo bez prepreke, a crveno kad je zrak prolazio kroz hladnjak za procesor debljine 5-7 centimetara

Ovi ventilatori dobro se snalaze i kao obični ventilatori za kućište i kao ventilatori koje biste stavili na radijator vodenog hlađenja (to im je vjerojatno optimalna primjena), pa čak i na hladnjak procesora. Naravno, ima i sposobnijih ventilatora za procesore, no ovi će vrlo dobro hladiti vaše računalo, pri čemu će štedjeti vaše uši.

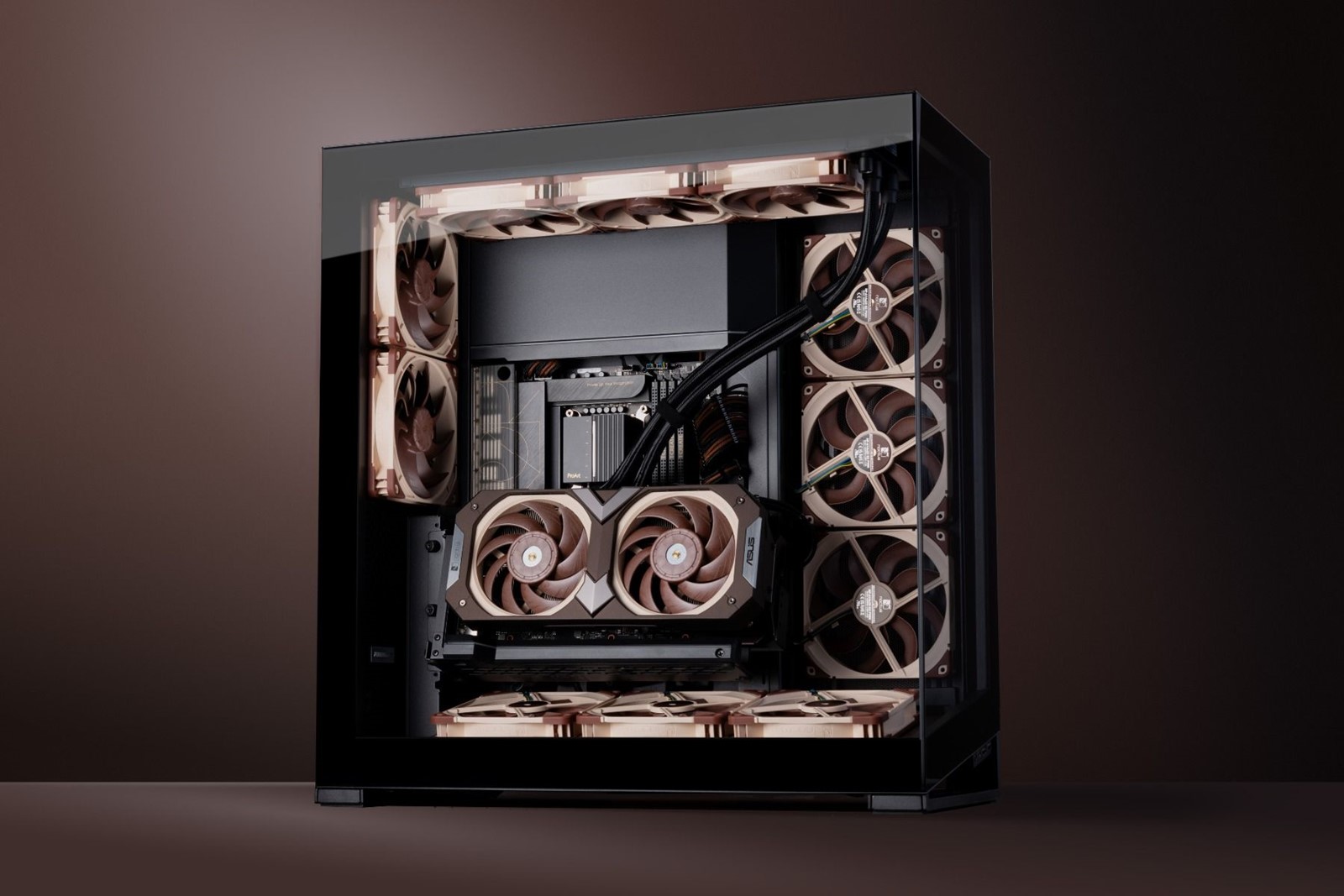

Ovako bi u Noctui voljeli da opremite svoje računalo, pa bi u njemu dominirale kremaste boje cappuccina
Ovako bi u Noctui voljeli da opremite svoje računalo, pa bi u njemu dominirale kremaste boje cappuccina

Noctua NF-A14x25 G2 PWM Sx2-PP

  • Kvaliteta izrade
  • Performanse
  • Raskošno pakiranje i oprema
  • Ne vrti se na 0% PWM-a
  • Cijena nije za svakog
  • Boja se neće uklopiti u neka kućišta s prozirnom stranicom
Cijena 77 eura Prikaži sve cijene Ustupio: Noctua
Bug 385 prosinac 2024.
