Gdje i kakvu LED traku kupiti za računalo?

Mario Baksa srijeda, 26. kolovoza 2020. u 05:00

LED trake sve su češći stanovnici našim domova, ali i naših računala - kakve trake postoje, što je kompatibilno s čim, na što treba paziti?

PROBLEM 1

Već dulje vrijeme tražim neke RGB LED-ice za PC. Tražim kod nas po trgovinama, ali nisam naletio ni na što što mi se čini da bi moglo pasati. Imam matičnu ASRock X570 Phantom Gaming 4, koja na sebi ima pinove za LED-ice i može se kontrolirati preko ASRock Polychrome SYNC. Zanima me gdje se u Zagrebu mogu kupiti neke RGB LED-ice za kompjuter, a da su kompatibilne s ASRock Polychrome SYNC-om?

PROBLEM 2

Kod mene je matična ploča a270a pro, znači tu traku bih mogao samo uštekati negdje na 4 pina i trebalo bi biti OK?

ODGOVOR

Oko LED traka za matične ploče nepotrebno je napravljena velika konfuzija, prije svega s raznoraznim markama i oznakama “svjetlećih” tehnologija, od RGB-a i Synca, do Polychromea, Aure, RGB Fusiona, Mystic Light Synca... Katastrofa. U osnovi sve se svodi na samo dvije stvari – obične 12-voltne RGB LED trake, kakvu ste si možda već zalijepili negdje u stanu ili kući radi atmosfere, te adresabilne RGB LED trake s LED čipovima WS2812B.

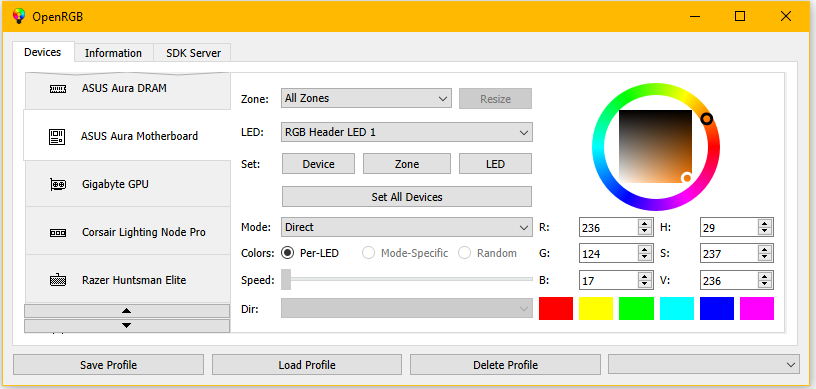

Umjesto korištenja softvera proizvođača matične ploče, za upravljanje RGB rasvjetom postoji i open-source program OpenRGB, kojim se pokušava uvesti malo reda u taj kaos.

Obične LED trake

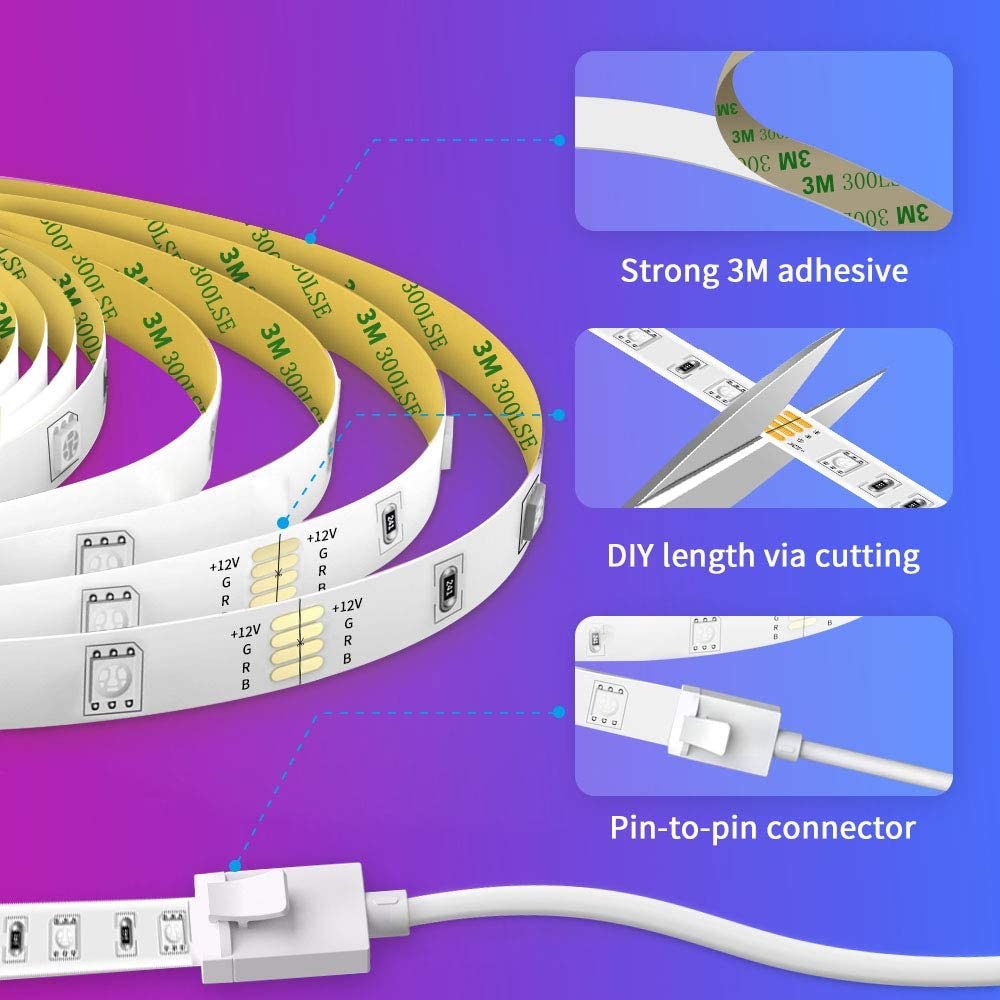

Obične LED trake imaju četiri vodiča – plus (+) za napajanje od +12 V (ima i onih koje rade na +24 V, a ima i onih koje rade na +5 V pa se mogu uštekati u USB portove dovoljne snage), te minuse (-), odnosno gnd (ground), za individualne boje.

Dakle, +12 V s napajanja dovede se na +12 V vodič, a ground napajanja spoji se na one vodiče za LED-ice boje koje želite da svijetle. No, da biste ipak mogli imati više kombinacija boja te regulirati svjetlinu, u pravilu se koriste RGB kontroleri, najčešće tipa PWM. Matična ploča na koju se može spojiti obična RGB LED traka zapravo ima integriran takav RGB kontroler, koji od softvera dobiva uputu što da radi s LED-icama, odnosno bojama.

Adresabilne LED trake

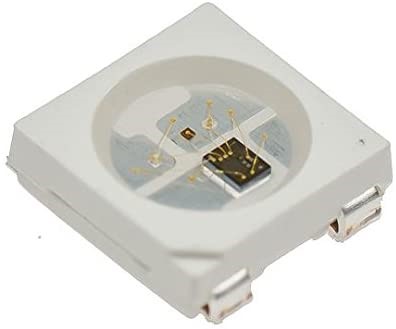

Iz daljine možda vidite samo točku svjetla, no adresabilna LED traka sastavljena je od ovakvih čipova, od kojih svaki ima tri LED-ice (crvenu, zelenu i plavu) te kontroler koji PWM metodom određuje intenzitet svjetla i prosljeđuje podatke idućim čipovima u nizu
Iz daljine možda vidite samo točku svjetla, no adresabilna LED traka sastavljena je od ovakvih čipova, od kojih svaki ima tri LED-ice (crvenu, zelenu i plavu) te kontroler koji PWM metodom određuje intenzitet svjetla i prosljeđuje podatke idućim čipovima u nizu

Ove LED trake imaju tri vodiča, barem kad je riječ o LED čipovima tipa WS2812B – plus i minus, te vodič za signal, odnosno podatke. O čemu je tu zapravo riječ? Svaki takav LED čip, svaki taj mali izvor svjetla, zapravo ima tri LED-ice (crvenu, zelenu i plavu), ali i kontroler koji njima upravlja PWM metodom.

Kako taj kontroler zna koju boju mora prikazati? Kontroler interpretira primljeni signal – “zapamti” vrijednost boje ako je namijenjena njemu, i prilagodi svjetlinu svojih LED-ica, a ostale vrijednosti prosljeđuje idućim čipovima u nizu.

Dakle, svaka ta adresabilna LED-ica može biti drugačije boje (ako ih se postavi u matricu, one u osnovi mogu funkcionirati kao niskorezolucijski ekran). Zbog toga se njima mogu stvarati zanimljivi vizualni efekti, kakve, primjerice, imate prilike vidjeti na brojnim miševima i tipkovnicama.

Što ide na moju matičnu?

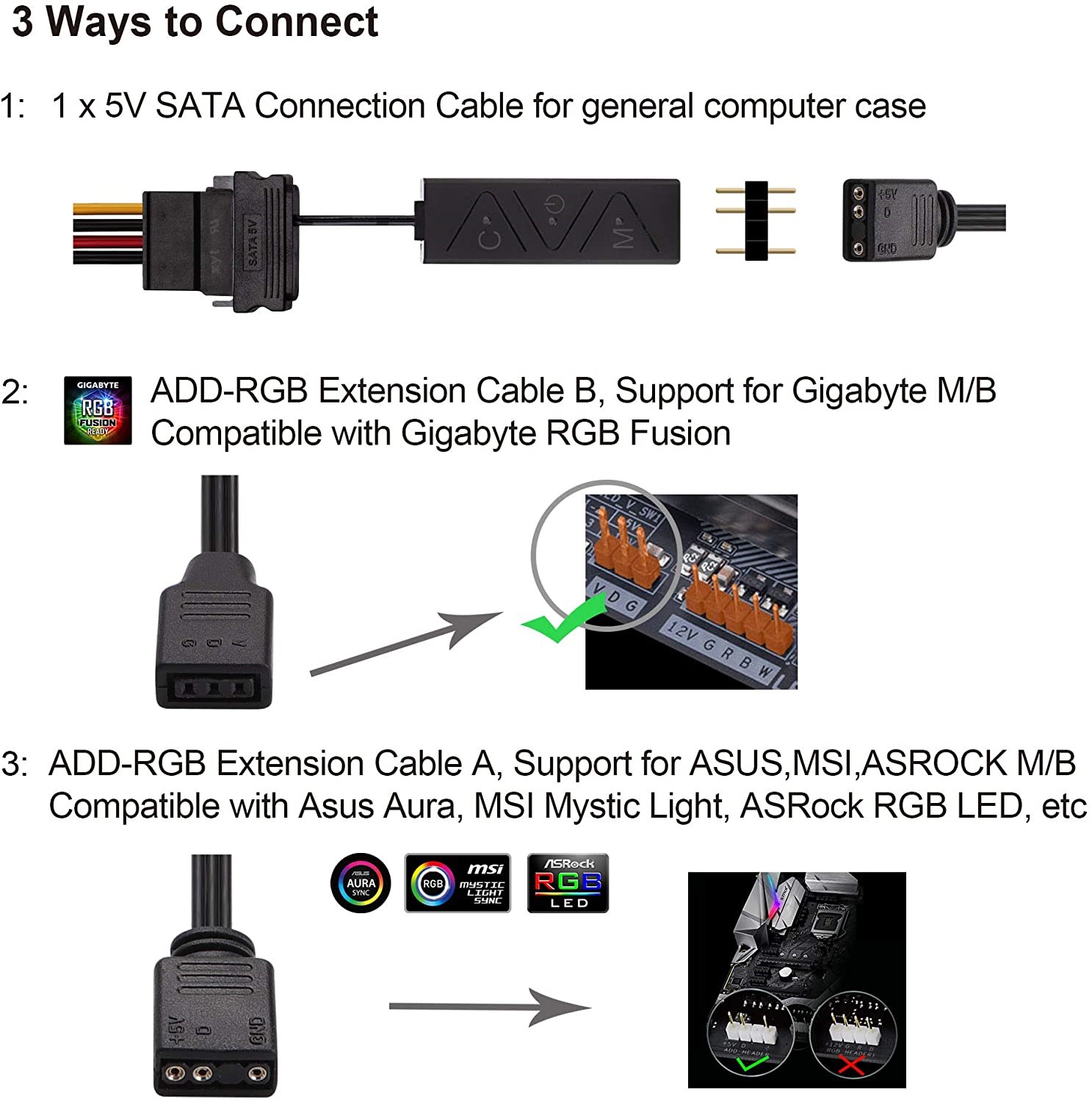

Primjer adresabilne RGB LED trake koja je spremna za sve situacije – dolazi sa svojim kontrolerom pa korisnik može preko njega birati vizualne efekte i u računalima u kojima matične ploče ne podržavaju (adresabilne) LED trake, a dolazi i s dva produžna kabela preko kojih se može spojiti na matične ploče s konektorima širine četiri i tri pina
Primjer adresabilne RGB LED trake koja je spremna za sve situacije – dolazi sa svojim kontrolerom pa korisnik može preko njega birati vizualne efekte i u računalima u kojima matične ploče ne podržavaju (adresabilne) LED trake, a dolazi i s dva produžna kabela preko kojih se može spojiti na matične ploče s konektorima širine četiri i tri pina

Cijela mudrost sad se svodi na to da utvrdite koje konkretno vrste LED traka podržava vaša matična ploča. Za to pogledate specifikacije vaše matične ploče ili zavirite u upute. Ako podržava samo klasične RGB trake, onda ćete imati mogućnost manje atraktivnih efekata, jer će svaki LED čip u traci biti iste boje.

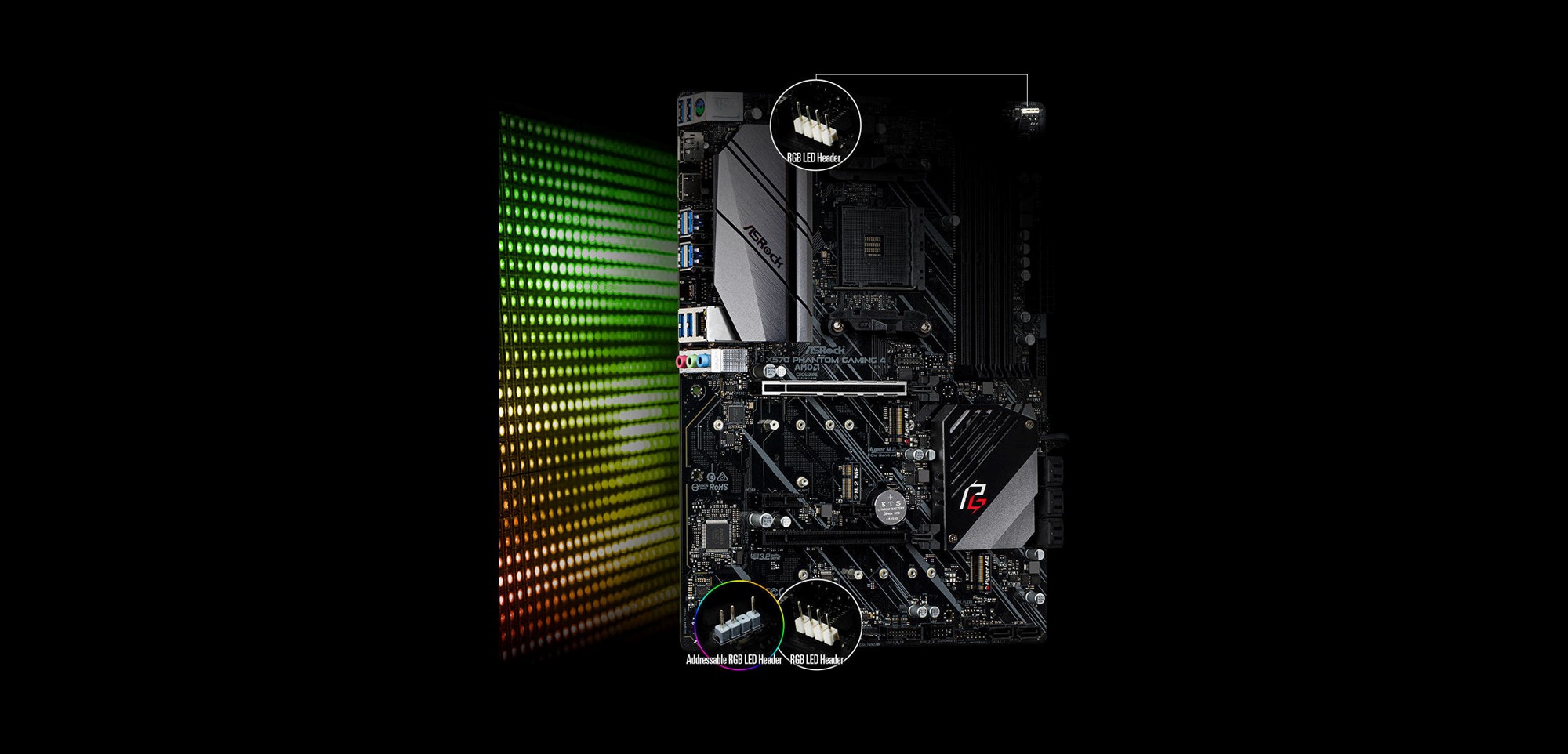

Ako podržava adresabilne – imate puno veću kontrolu, mogućnost vizualno zgodnih efekata. Ako podržava oba tipa – možete birati. Što se tiče matičnih ploča iz pitanja, matična iz prvog pitanja podržava obje vrste LED traka, a matična ploča iz drugog uopće ne podržava LED trake.

Posebno obratite pozornost na ograničenja snage – za prvu ploču navodi se da podržava 36W (12 V/3 A) RGB LED traku te 15 W (5 V/3 A) adresabilnu LED traku.

Obratite pozornost i na konektore. U pravilu su to standardni muški header pinovi (pinovi razmaka 0,1”, odnosno 2,54 mm) na matičnoj ploči, dakle, prilikom kupnje LED trake idealno bi bilo da kupite traku koja ima upravo takav konektor. RGB LED header ima četiri pina, a i te trake imaju četiri vodiča pa tu nema problema.

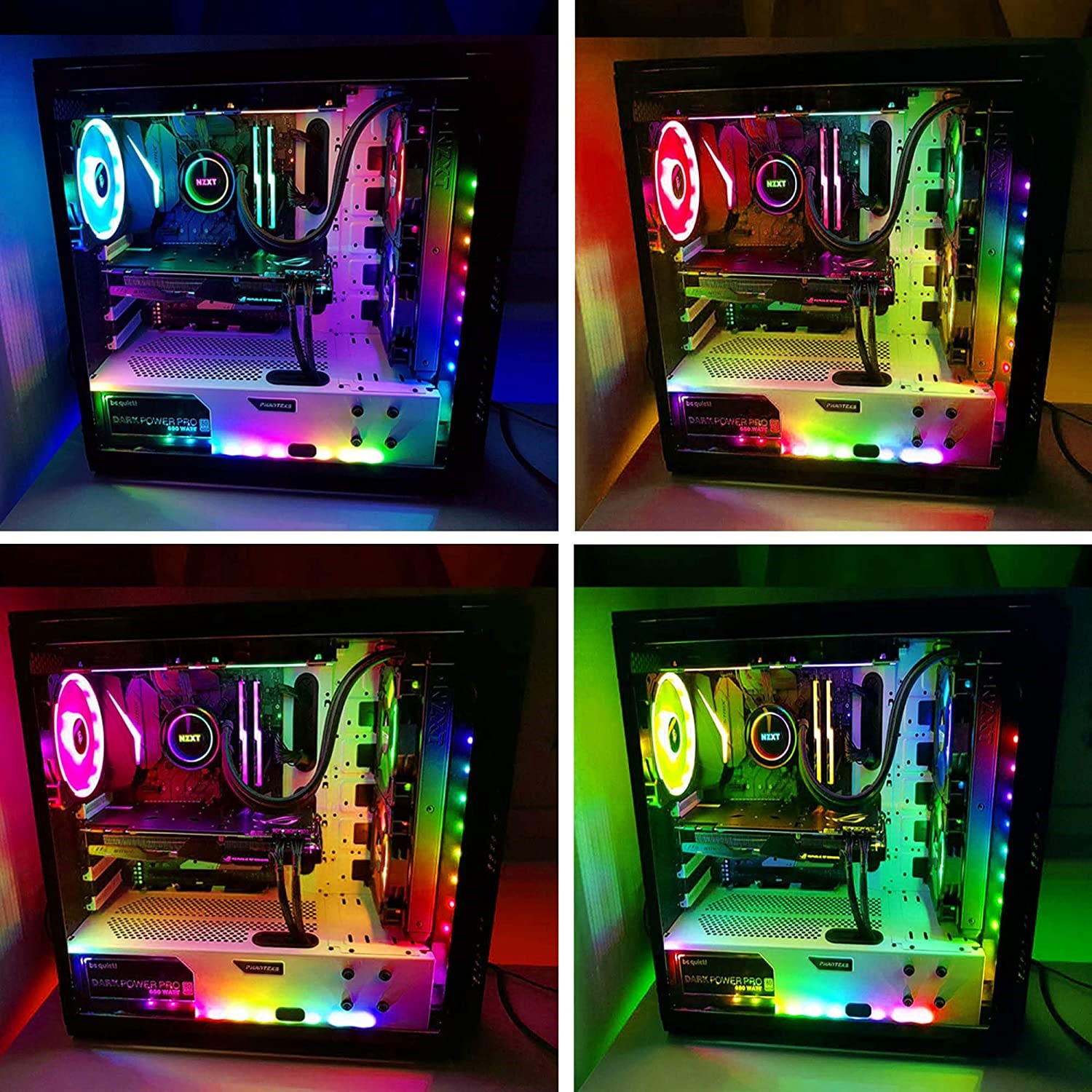

Primjer vizualnih efekata kod adresabilnih LED traka – svaka LED-ica može biti različite boje pa su moguće vrlo šarene kombinacije
Primjer vizualnih efekata kod adresabilnih LED traka – svaka LED-ica može biti različite boje pa su moguće vrlo šarene kombinacije

S druge strane, adresabilne LED-ice koriste samo tri pina, ali moguće je da različite matične ploče nude drugačije rješenje za spajanje. Matična ploča iz prvog pitanja nudi header širine četiri pina, ali jedan pin nedostaje, s obzirom na to da adresabilne LED trake koriste samo tri vodiča. Neke druge matične ploče imaju headere širine tri pina.

Dakle, prilikom kupnje adresabilne LED trake provjerite da ima konektor iste širine ili da nudi adapter ako nema. Onima malo spretnijima s lemilicom ništa od toga ne bi trebalo predstavljati problem jer uvijek mogu uzeti ženski header pa zalemiti žice s LED trake na odgovarajuće pinove. Adresabilne ćete LED trake u trgovinama vjerojatno najlakše pronaći tako da izguglate WS2812B site:hr, a klasične RGB trake su posvuda, možete ih kupiti i u nekim dućanima sa špecerajem, samo provjerite kakav konektor imaju, odnosno možete li ih izravno uštekati u matičnu ploču.
