Asus ROG Maximus Z790 Formula - Bijela udovica

Matična ploča iz osvježene serije ROG svoju publiku traži specifičnim mogućnostima i ušminkanim dizajnom

Lorenzo Pauković četvrtak, 30. studenog 2023. u 06:00
Specifikacije
Čipset Intel Z790
Socket LGA 1700
Memorija 4x DDR5 (do 192 GB)
PCIe konektori 2x PCIe 5.0 x16, 1x PCIe 4.0 x4
SATA / M.2 4x SATA3 (čipset) / 1x M.2 PCIe 5.0 x4 (CPU), 4x M.2 PCIe 4.0 x4
Mreža 5 GbE LAN (Realtek RTL8126), Wi-Fi 7 (Intel BE200), Bluetooth 5.4
Audio Realtek ALC4082 (ESS Sabre ES9218 DAC)
Stražnji konektori 4x USB 3.0 Gen 1 Type-A, 5x USB 3.0 Gen 2 Type-A, 2x Thunderbolt 4 (Type-C), 1x USB 3.0 Gen 2 Type-C, 2x WiFi, 5x audio, 1x S/PDIF, 1x HDMI, 1x BIOS Flashback, 1x Reset CMOS
Jamstvo 2 godine
Dojam Matična ploča namijenjena najzahtjevnijim korisnicima, koji, uz performanse, ni dizajn ne prepuštaju slučaju

U povodu izlaska Intelovih novih procesora, Asus je na tržište izbacio prilično velik broj novih modela matičnih ploča. Asus ima izuzetno razgranatu ponudu matičnih ploča ROG, koje se međusobno razlikuju u detaljima, koji će se svidjeti točno određenom dijelu korisnika. Baš zbog toga, u ovom ćemo se opisu ponajviše fokusirati na posebnosti modela Maximus Z790 Formula, koji je u većini elemenata istovjetan drugim modelima ROG Maximus, pa tako i nedavno recenziranom ROG Maximusu Z790 Dark Hero.

Dizajn i mogućnosti

Riječ je o ploči s ogromnim brojem bijelih elemenata, što samo za sebe govori da će se svidjeti korisnicima koji baš žele sklopiti bijelu konfiguraciju. Sve Asusove ploče ROG Maximus raspolažu velikim brojem ukrasnih elemenata, a pritom ni Z790 Formula nije izuzetak. Vađenjem ploče iz kutije, otkriva se proizvod masivnog tijela, a u oči upadaju bijelo obojeni pasivni hladnjaci nad VRM sklopom, dva pasivna hladnjaka koji prekrivaju M.2 konektore, te pojedini komadi ukrasne plastike koji se nalaze nad ostalim dijelovima ploče. Dodatno, na desnoj strani ploče našle su se tri plastične tipke: Retry, Start i Flexkey. Tipka Retry osigurava veće izglede za uspješno bootanje u slučaju ekstremnog overklokiranja, tipku Start ne treba posebno opisivati, a Flexkey po defaultu služi za restart, ali može se konfigurirati i za podešavanje Aura RGB osvjetljenja.

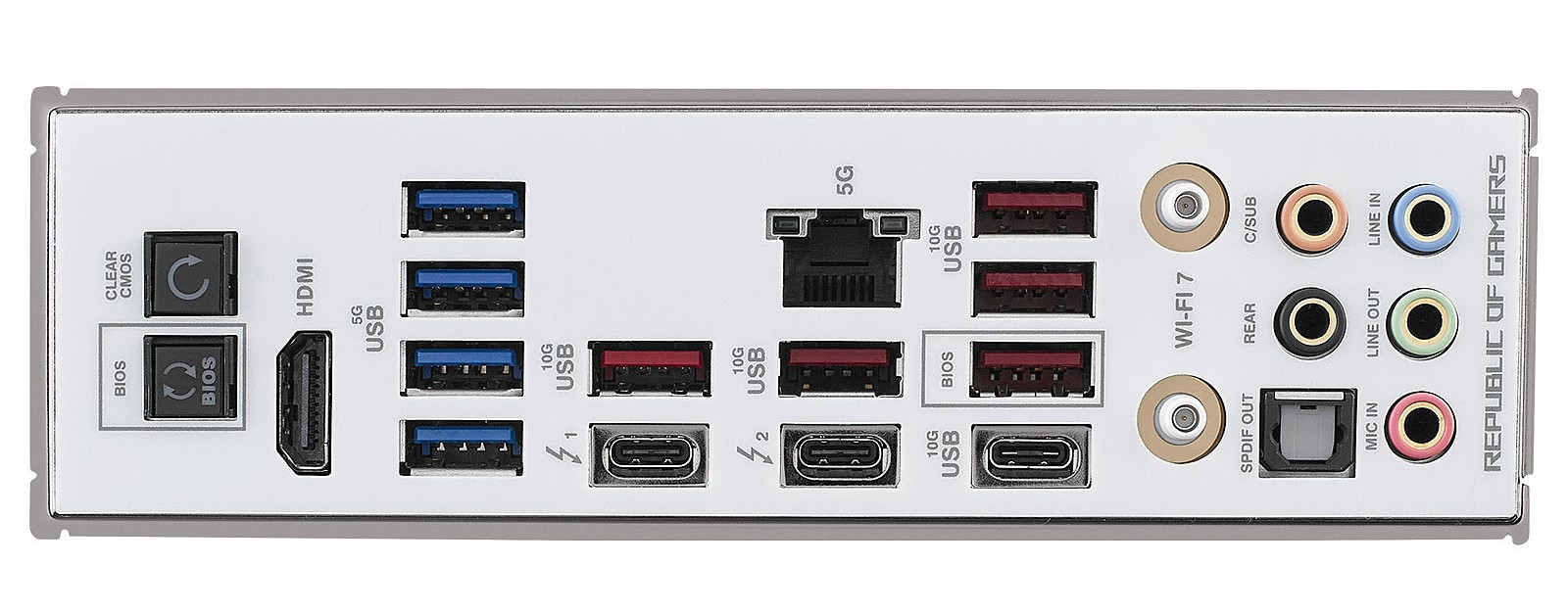

I/O pločica s konektorima identična je modelu Dark Hero, što znači da je maksimalno nakrcana, a USB konektora ne nedostaje
I/O pločica s konektorima identična je modelu Dark Hero, što znači da je maksimalno nakrcana, a USB konektora ne nedostaje

RGB osvjetljenje također nije izostalo – ploča posjeduje osvijetljeni ROG logo iznad stražnje pločice s konektorima, što nam se sviđa, jer znači da osvjetljenja nema previše, te samim time nije napadno. Druga, i možda najvažnija karakteristika te ploče jest ugrađeni OLED ekran koji prikazuje detalje POST procesa, razne animacije i temperature pojedinih komponenata. Nalazi se "uglavljen" u hladnjak prvog M.2 konektora, veličine je 2'' i razlučivosti 256x64 piksela. Razlučivost nije odveć velika, a sâm prikaz je crno-bijeli, sa skromnom frekvencijom osvježavanja. Asus ne specificira mnogo o samom ekranu, ali nama se dopao najviše svojom ikonografikom prilikom uključivanja računala. Treba reći da to nije prva ploča s takvim ekranom – imala ga je i starija Z690 Formula – ali sada je malo unaprijeđen.

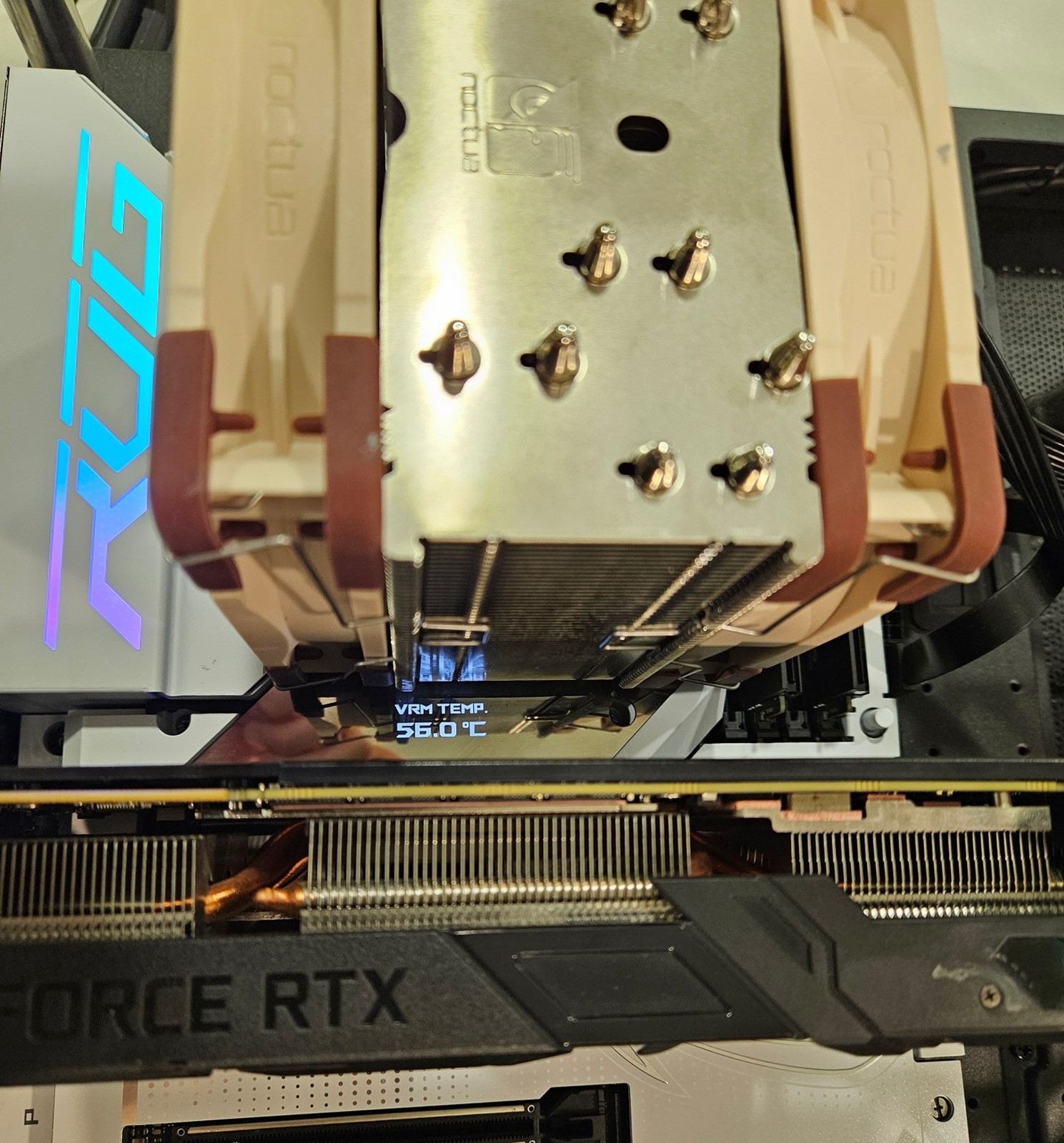

Možda i najzanimljivija karakteristika Z790 Formule jest ugrađeni OLED ekran, koji može prikazivati informacije, kao što su temperature pojedinih komponenti ili frekvencija CPU-a, ali i customiziranih animacija
Možda i najzanimljivija karakteristika Z790 Formule jest ugrađeni OLED ekran, koji može prikazivati informacije, kao što su temperature pojedinih komponenti ili frekvencija CPU-a, ali i customiziranih animacija

Zaslonom se upravlja preko dobro poznatog alata Armoury Crate, a može prikazivati tri kategorije prikaza. Najprije, moguće je podesiti prikaz temperature, frekvencije, brzine vrtnje ventilatora, ili informaciju o protoku vode. Moguće je učitati fotografiju ili animaciju, i na kraju, napisati proizvoljan tekst duljine do 21 znaka. Ukratko, sviđa nam se to što je Asus želio postići tim zaslonom, ali njegova implementacija mogla je biti bolje riješena. Najveći "problem" vidimo u ograničenju učitavanja fotografija. One ne mogu biti razlučivosti veće od 256x64 piksela te ne smiju biti veće od 100 kb. S obzirom na sve to, odlučili smo se na prikaz temperature pojedinih komponenti, pri čemu je zaslon svake tri sekunde prebacivao prikaz s temperature CPU-a na temperaturu VRM-a. Uz neobičnu razlučivost, kao manu možemo spomenuti čudnjikavo ponašanje Armoury Cratea – ponekad smo čekali i do pola minute da softver primijeni nove postavke za prikaz informacija na ekranu. Vjerujemo da su u pitanju bugovi koji će biti ispravljeni ažuriranjem aplikacije. Kao posljednju "manu" zaslona moramo istaknuti njegov smještaj. U slučaju korištenja velikih zračnih hladnjaka, moguće je da će pasivni blok hladnjaka donekle prekriti ekran te tako smanjiti njegovu čitljivost.

Raspored komponenata

Naponska jedinica procesora identična je onoj na nedavno opisanom modelu ROG Maximus Z790 Dark Hero. Dakle, na ploču je implementiran 20+1+2 fazni VRM sklop, u suradnji s 10K kondenzatorima i kvalitetnim prigušnicama. Ukratko, kad je riječ o VRM-u, nije bilo kompromisa, i ploča je namijenjena za ekstremno overklokiranje najjačih procesora. S druge strane, razlika u zagrijavanju ipak ima; testni procesor Core i7-14700K nakon dugotrajnog maksimalnog opterećenja povisio je temperaturu VRM-a na 63 °C. To i dalje nije nimalo zabrinjavajuća brojka, ali je 9 °C više nego na modelu Dark Hero, a obje ploče testirali smo s istim postavkama i u istim ambijentalnim uvjetima.

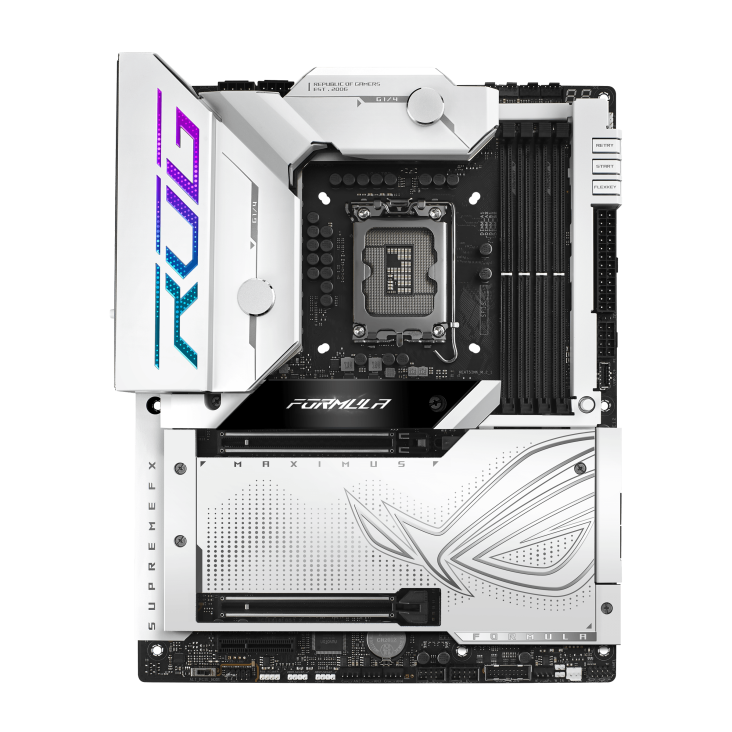

Dva okrugla čepa nad VRM hladnjacima služe za spajanje crijeva custom loop vodenih hlađenja, što je mogućnost koju nismo vidjeli na modelu Dark Hero
Dva okrugla čepa nad VRM hladnjacima služe za spajanje crijeva custom loop vodenih hlađenja, što je mogućnost koju nismo vidjeli na modelu Dark Hero

Broj PCIe konektora i njihov raspored također jesu jednaki modelu Dark Hero, tako da ćemo samo ponoviti najvažnije karakteristike. Oba konektora u načelu su PCIe 5.0 x16, ali prvi konektor dijeli svoju propusnost s prvim M.2 konektorom. S time na umu, savjetujemo kupcima da se drže tradicionalne konfiguracije – korištenje prvog x16 konektora za GPU, a da za M.2 SSD-ove ipak koriste ostale konektore, kojih ionako ne nedostaje. Ukupno ih je četiri, a raspored, dimenzije i performanse identične su im, kao i na Dark Herou. Sva četiri nalaze se ispod velikog bijelog pasivnog hladnjaka, a najgornji od njih spojen je na CPU te donosi brzinu 4.0 x4. Preostala tri spojena su na čipset i identične su brzine. SATA konektora je četiri.

Periferije

Još jedna razlika u odnosu na Dark Hero jest ugrađeni LAN konektor. Na ROG Maximus Z790 Formuli nalazimo Realtekov 5-gigabitni čip. Iako nije Intelov, smatramo da je za ploču te cijene bolji izbor. Za Wi-Fi povezivost brine se novi Intelov kontroler BE200, koji podržava Wi-Fi 7, širinu pojasa od 320 MHz te Bluetooth 5.4. Za zvuk brine se isti Realtekov čip: ALC4082 s ESS-ovim DAC-om Sabre ES9218.

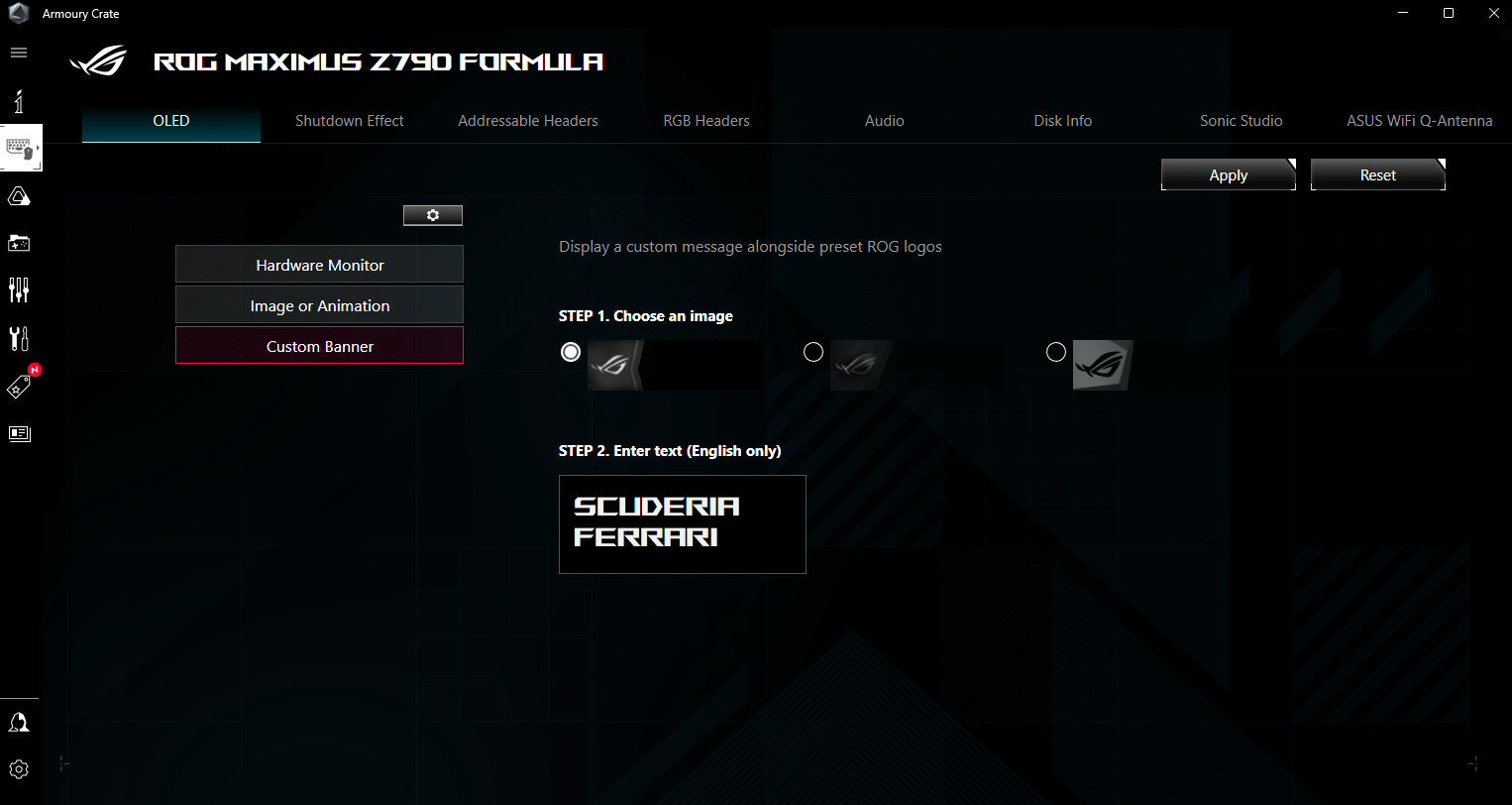

Armoury Crate nudi dodatno podešavanje OLED zaslona. Uz posebne animacije, moguće je napraviti i proizvoljan prikaz teksta, dok god ne prelazi 21 znak
Armoury Crate nudi dodatno podešavanje OLED zaslona. Uz posebne animacije, moguće je napraviti i proizvoljan prikaz teksta, dok god ne prelazi 21 znak
Q-antenna bijele boje dio je bundlea, a na ploču se priključuje pomoću novodizajniranog kabela, koji se jednostavno utakne u za to predviđen konektor na matičnoj ploči
Q-antenna bijele boje dio je bundlea, a na ploču se priključuje pomoću novodizajniranog kabela, koji se jednostavno utakne u za to predviđen konektor na matičnoj ploči

Još jedna od stvari koja je jednaka kao u Dark Herou su USB konektori; njihov broj i raspored identični su. Tako ploča nudi podršku za dva Thunderbolt 4 konektora u USB-C varijanti, jedan interni USB-C brzine 3.2 Gen 2x2, dva interna USB 3.0 Gen 1 headera i dva interna USB 2.0 headera. Stražnji integrirani limić s konektorima donosi jednake funkcionalnosti, uz tu razliku što je sada LAN port spojen na Realtekov čip. Izdašan je i broj konektora za spajanje ventilatora i vodenih pumpi – ploča posjeduje čak osam 4-pinskih konektora.

Asus ROG Maximus Z790 Formula matična je ploča koja je specijalizirana za određenu vrstu korisnika. Nju će u razmatranje uzeti kupci koji žele najbolje od najboljeg, a s druge strane žele drugačiji, možemo reći, i ekstravagantan dizajn. Ploča ostavlja odličan vizualni dojam – RGB osvjetljenje nije napadno, ugrađeni OLED ekran donosi dašak posebnosti ovom proizvodu, a kvaliteta izrade, pakiranje, dodatna oprema i popratni softver, prilično su rafinirani, iako još uvijek ne bez mana. U odnosu na ROG Maximus Z790 Dark Hero, ploča dijeli sličnu, izuzetno visoku cijenu od oko 800 eura, ali zbog dodanog OLED ekrana te činjenici da raspolaže naprednijim LAN kontrolerom, ipak nudi malo više za taj novac. Prema ostalim specifikacijama ploče se gotovo ne razlikuju, pa će o konkretnoj kupnji svatko odlučivati za sebe, prema vlastitim afinitetima.

Asus ROG Maximus Z790 Formula

  • Odlična kvaliteta izrade
  • Završna obrada hladnjaka i plastičnih pokrova
  • Ugrađen OLED ekran za dodatne informacije
  • Podrška za Wi-Fi 7
  • Ugrađen 5-gigabitni LAN kontroler
  • Jednostavna ugradnja Wi-Fi antene
  • Bogat bundle u odnosu na konkurenciju
  • Razrađen UEFI
  • Visoka cijena
  • Softver Armoury Crate pati od nesavršenosti pri kontroli ugrađenog OLED ekrana
  • OLED ekran mogao je biti i bolje implementiran
Dodatne mogućnosti 9
Ponuda konektora 10
VRM i hlađenje 10
Performanse 10
Cijena 4
UKUPNI DOJAM 9
Cijena 820 eura Prikaži sve cijene Ustupio: ASUS
Bug 373 prosinac 2023.
