ASRock Z490M Pro4 - Solidna i pristupačna

Denis Arunović srijeda, 10. lipnja 2020. u 07:00

Z490M Pro4 namijenjena je korisnicima kojima ne treba puni ATX format i žele ploču koja nudi dobar omjer uloženog i dobivenog

specifikacije
Čipset Intel Z490 Express
Socket LGA-1200
Memorija 4 × DDR4, do 4.500 MHz, maks. 128 GB
PCIe konektori 1 × PCIe 3.0 x16 (CPU)
1 × PCIe 3.0 x16 (x4, čipset)
2 × PCIe 3.0 x1 (čipset)
SATA / M.2 / U.2 4 × SATA, RAID 0, 1, 10 (čipset)
1 × M.2 do 2280 NVMe x4 Gen3 / SATA
1 × M.2 do 2280 NVMe x4 Gen3 / SATA
Mreža 1 × 1 Gb/s Intel I219-V
Audio Realtek ALC1200
Nahimic Audio 3
Stražnji konektori 1 × PS/2 combo
1 × LAN (RJ45)
1 × HDMI 1.4b
1 × DisplayPort 1.2
1 × VGA
4 × USB 3.2 Gen1
1 × USB 3.2 Gen2
1 × USB-C 3.2 Gen2
3 × analogni audio konektor

Z490M Pro4 jedna je od jeftinijih ploča s čipsetom Z490 trenutno u ponudi. Samim time je osjetno jeftinija od Z490 ploča koje smo do sada testirali – Asus Prime Z490-A i TUF Gaming Z490-Plus WIFI. Sukladno cijeni, dodatna oprema koja stiže s pločom je minimalna i sastoji se od dva SATA kabela, zaštitnog limića za stražnje konektore, vijaka za ugradnju M.2 SSD-a, priručnika i DVD-a s  driverima i pratećim softverom.

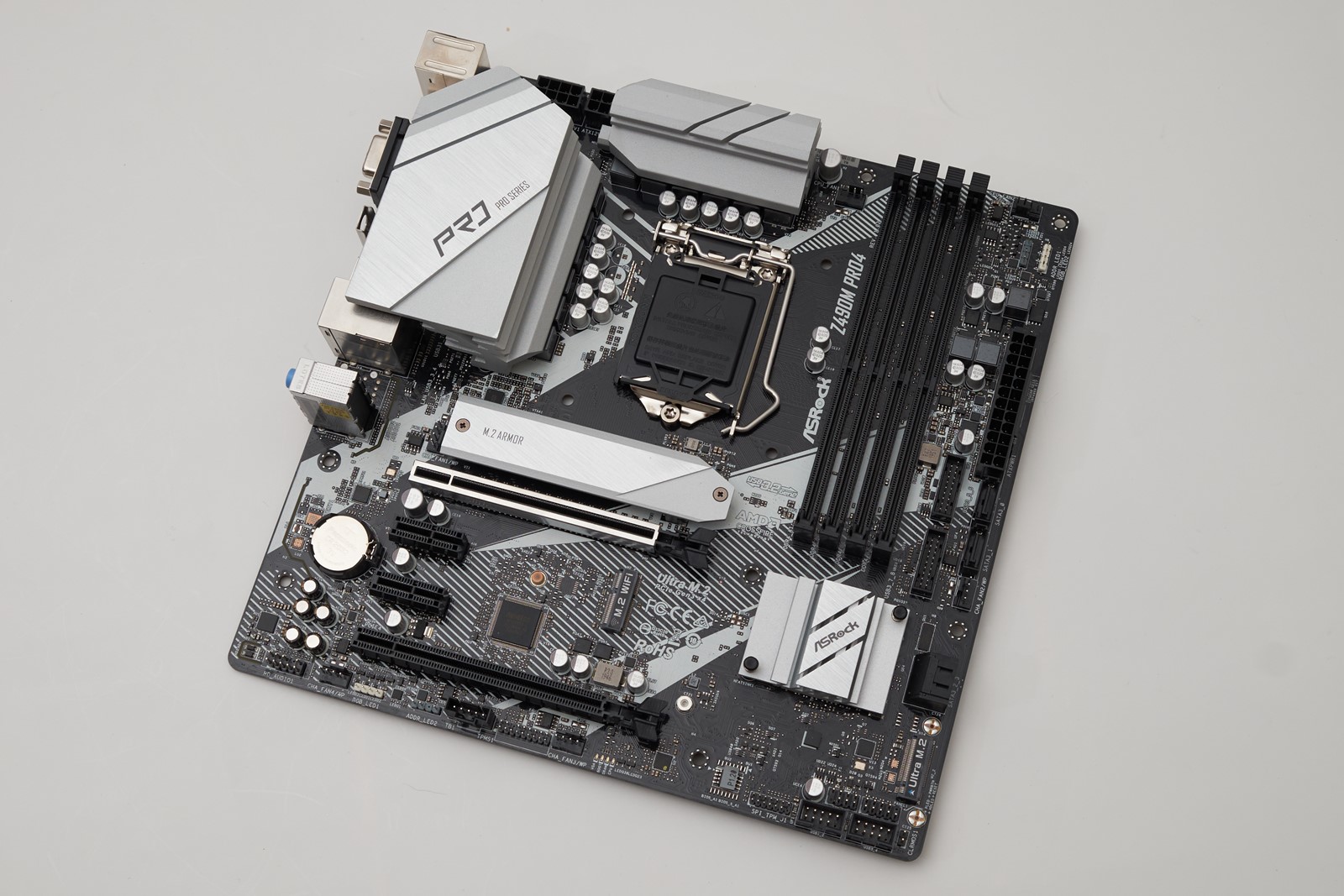

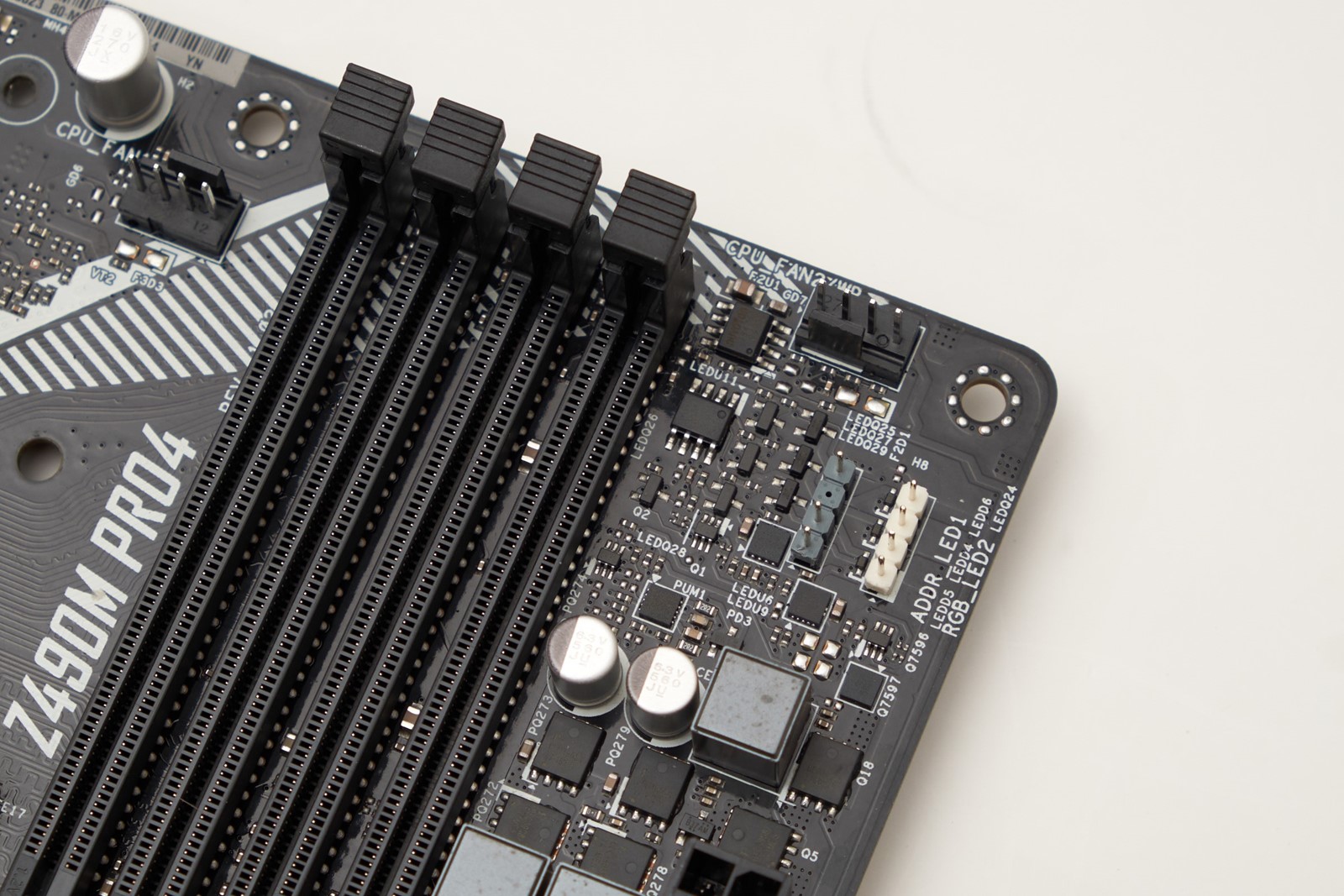

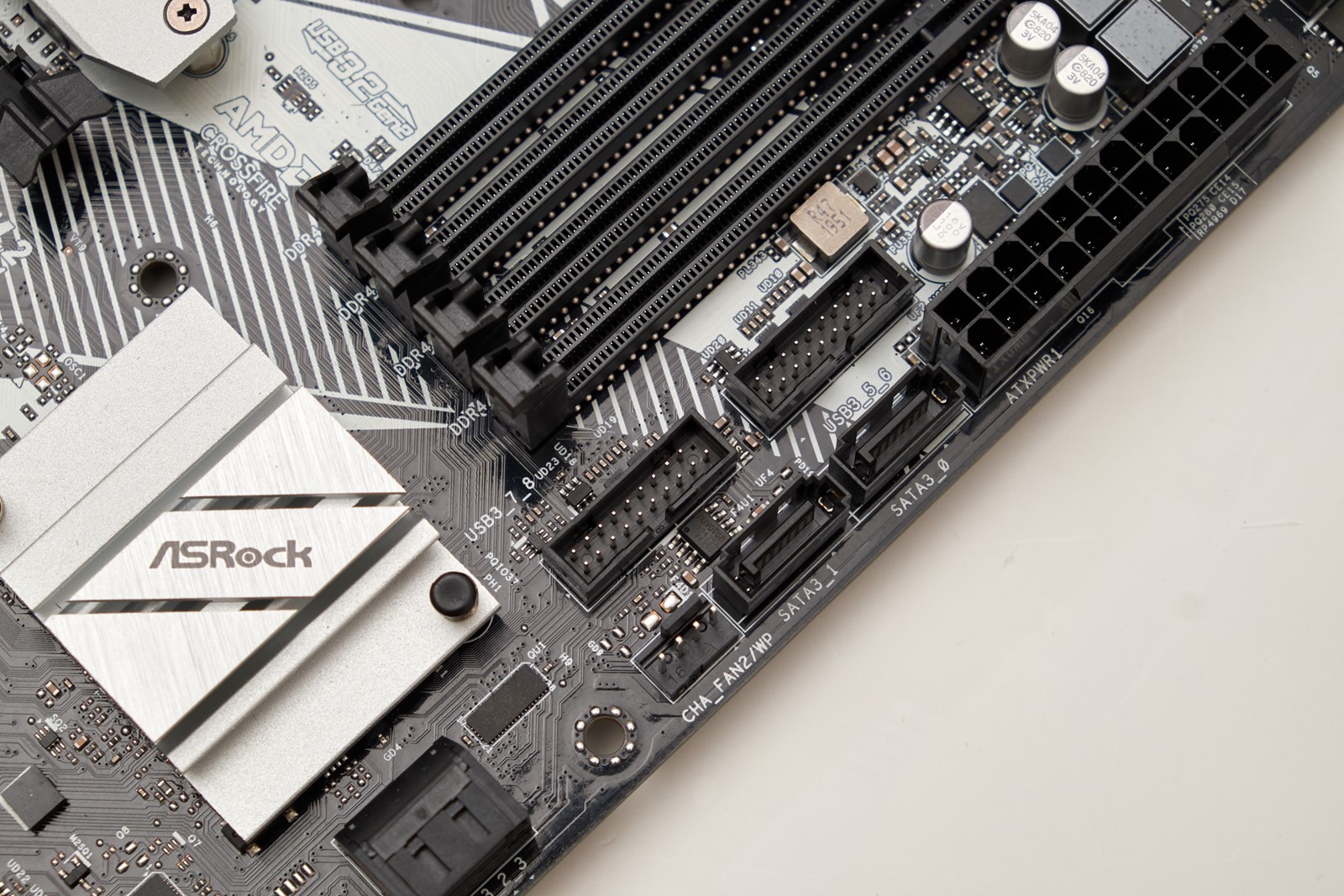

Vizualno ploča uvelike podsjeća na modele iz Asusove linije Prime, što reći da imamo crni PCB s bijelim detaljima, te hladnjake prirodne boje aluminija. Na gornjem dijelu ploče od internih konektora na raspolaganju imamo po jedan EPS i P4 konektor za dodatno napajanje procesora, četiri konektora za spajanje ventilatora, po jedan 12-voltni i 5-voltni konektor za spajanje RGB traka, dva uspravna USB 3.2 Gen1 konektor, dva uspravna SATA konektora, četiri memorijska utora i jedan M.2 konektor opremljen hladnjakom koji prima SATA ili NVMe SSD-ove.

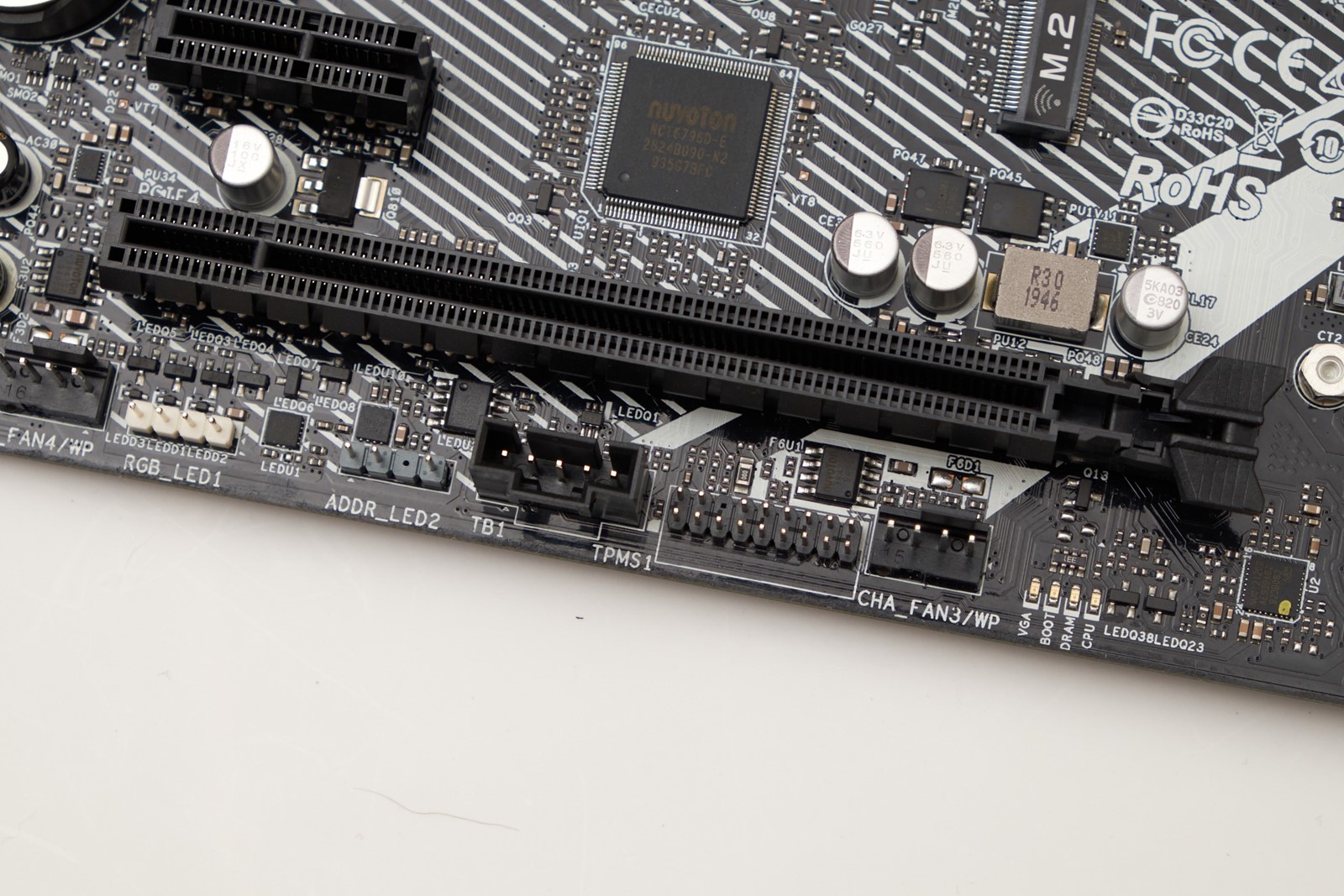

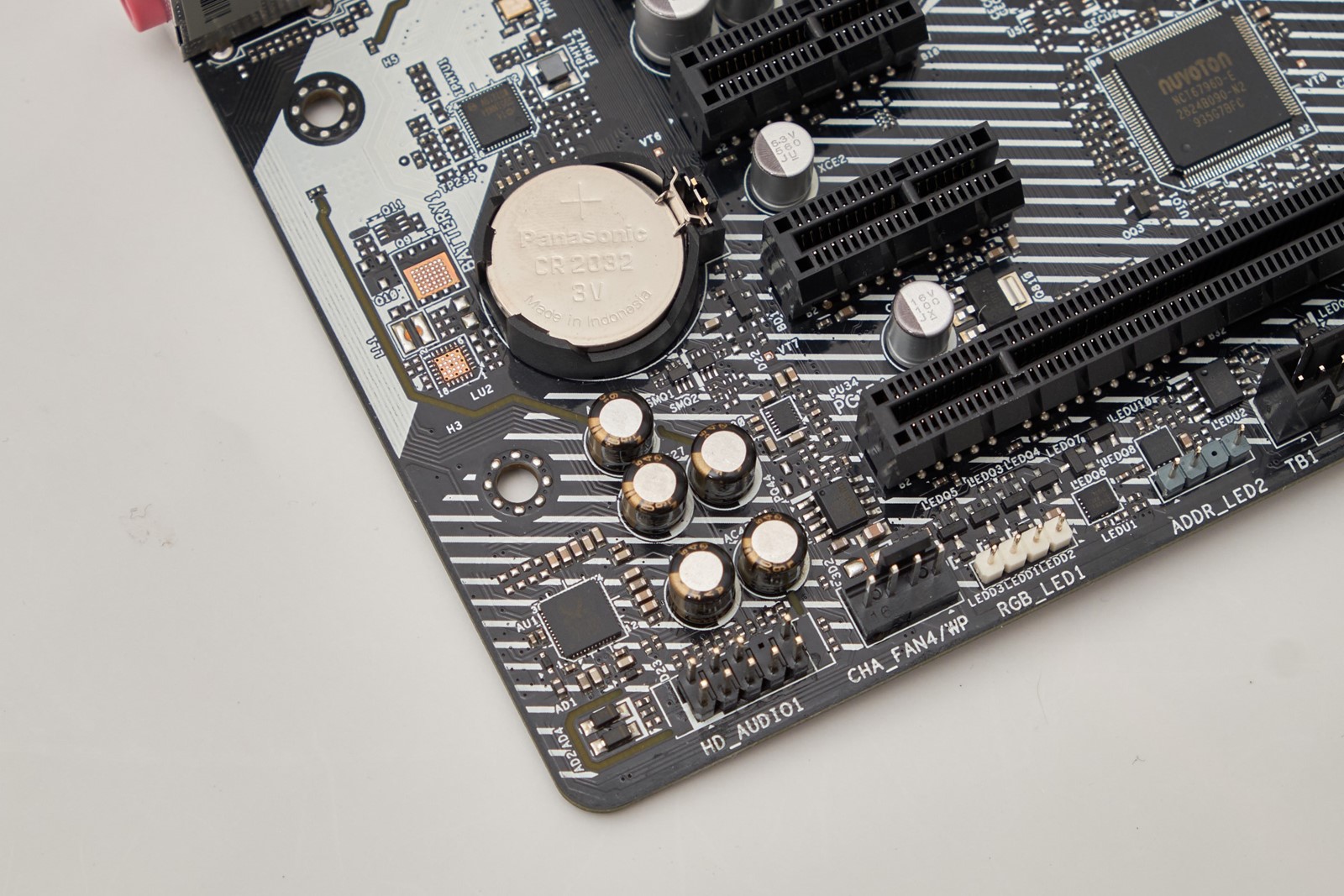

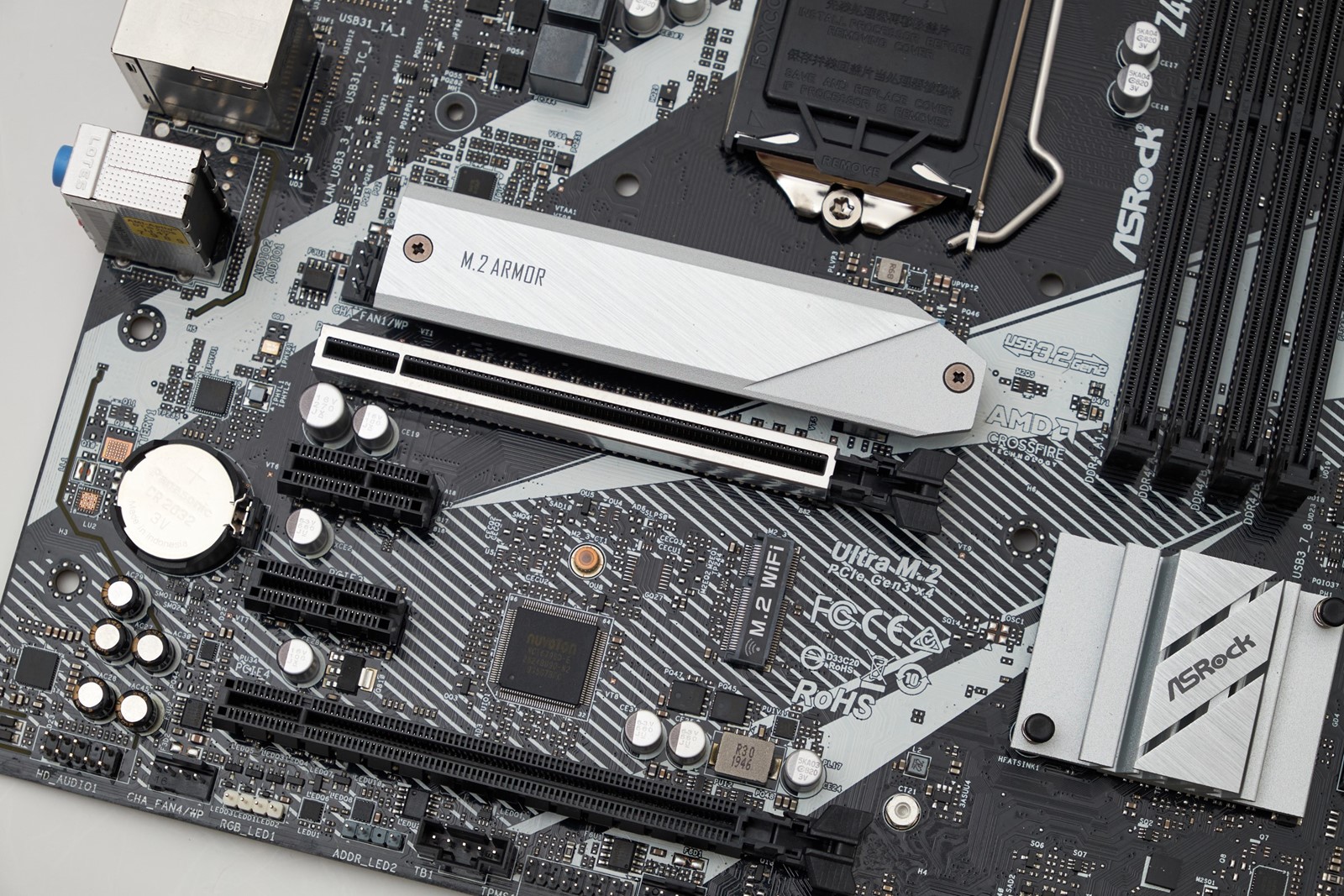

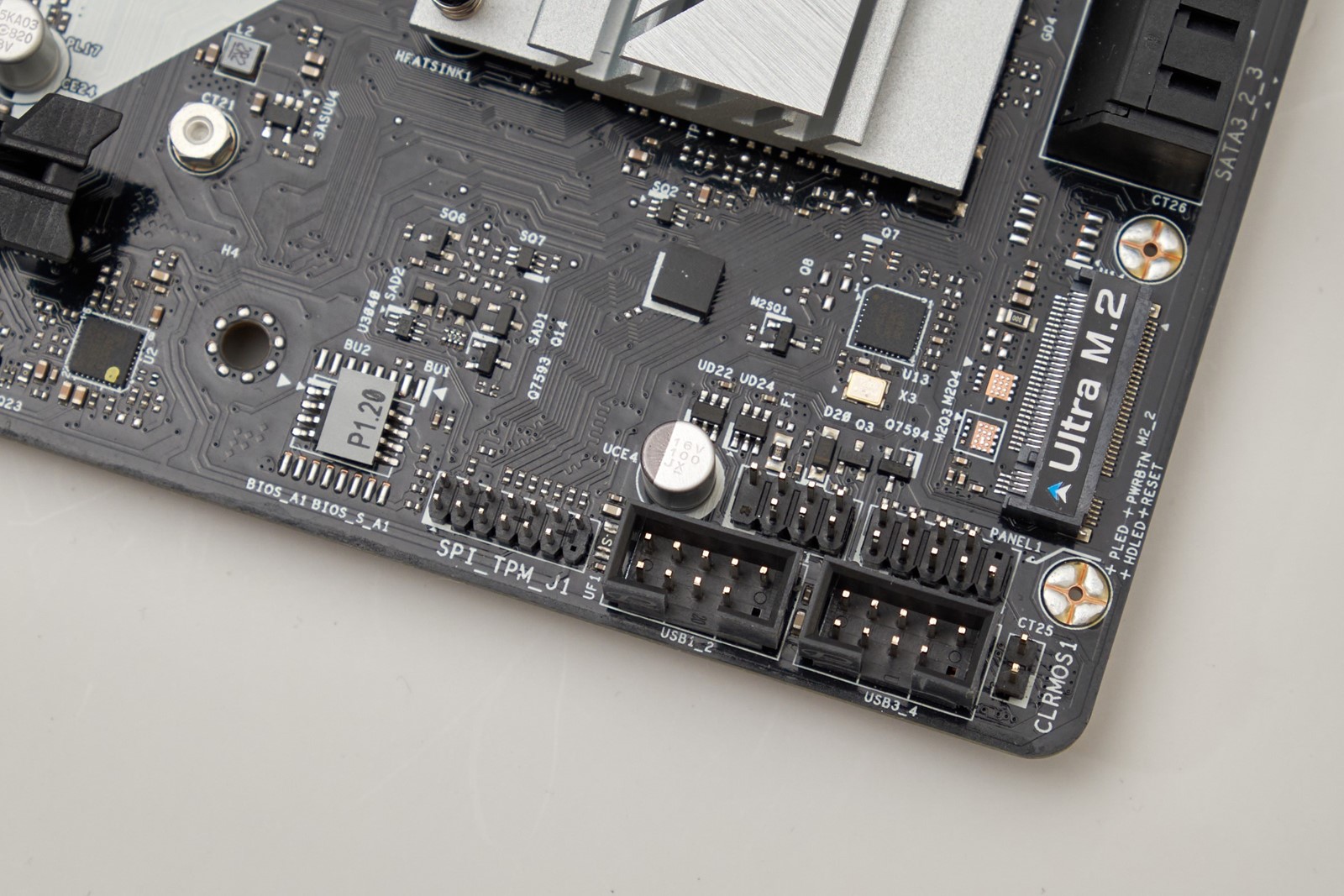

Primarni M.2 konektor smješten je iznad utora za grafičku karticu što je dobar izbor  zbog manjeg grijanja SSD-a (dodatno bi ga grijala grafička da je ispod PCIe utora), ali i činjenice da je na ovaj način stvoren solidan razmak između PCIe utora i memorijskih utora. Ispod tog primarnog PCIe x16 utora koji je spojen na procesor i "obučen" u metalnu košuljicu, nalaze se još dva PCIe x1 i jedan PCIe x16 utor. Posljednji je interno x4, a svi su spojeni na kontroler u čipsetu. U produžetku prvog kratkog utora nalazi se M.2 utor namijenjen ugradnji M.2 WiFi kartice, a ploča i na stražnjoj strani ima pripremu za ugradnju antena takve dodatne kartice. Sekundarni M.2 utor za SSD-ove smješten je u produžetku drugog PCIe x16 utora, odnosno ispod hladnjaka čipseta. Na ploču je moguće spojiti još dva klasična SATA uređaja (uz dva već spomenuta) putem para zakrenutih konektora smještenih na desnom rubu ploče. Na donjem su rubu ploče poredana još dva konektora za spajanje RGB traka (dakle sve skupa četiri komada, kao na nekim skupljim pločama), još jedan konektor za ventilator (sve skupa šest, opet impresivno s obzirom na cijenu ploče), te dva interna USB 2.0 konektora. Tu se također nalazi i jednostavna LED dijagnostika za identificiranje problema pri bootanju. RGB osvjetljenje na ploči postoji, no doista je minimalno – samo nekoliko LED-ica na poleđini PCB-a, na desnom rubu ploče.

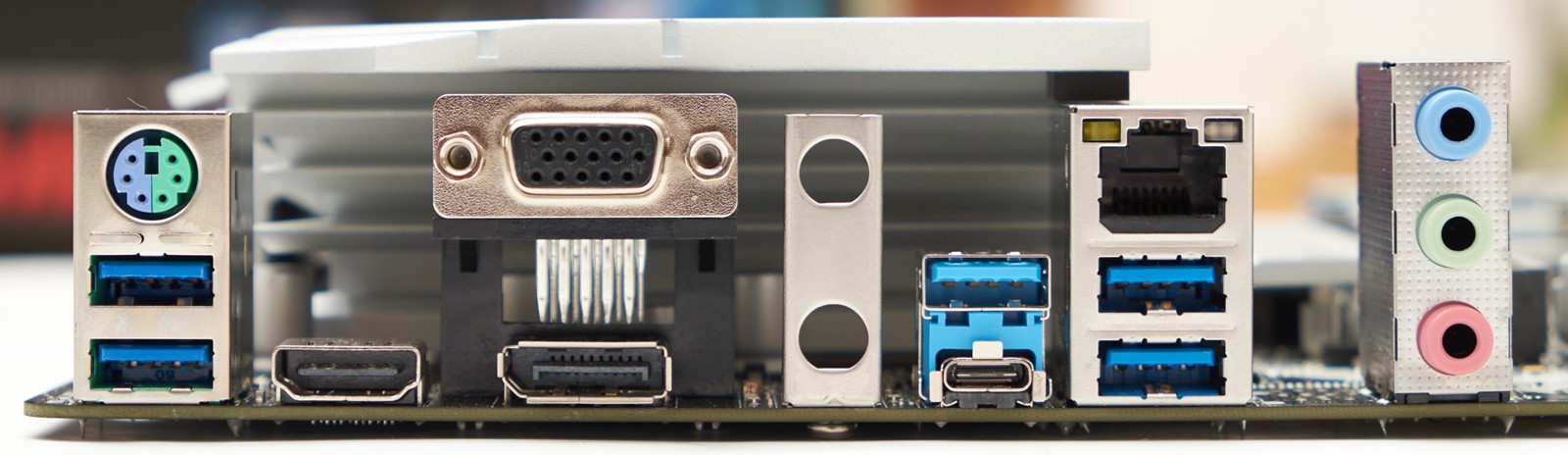

Od stražnjih odnosno vanjskih konektora, Z490M Pro4 nudi kombinirani PS/2, četiri USB-a 3.2 Gen1 (5 Gbit/s), dva USB-a 3.2 Gen2 (10 Gbit/s) s tim da je jedan A, a drugi C. Tu su također HDMI, DisplayPort i VGA port za spajanje monitora na integriranu grafiku iz procesora, mrežni konektor kojim upravlja Intelov gigabitni NIC te tri analogna konektora zvučne kartice temeljene na Realtekovom kontroler ALC1200. Zvučni hardver dodatno je softverski pojačan aplikacijskim paketom Nahimic 3 koji omogućava simuliranje višekanalnog zvuka, optimiziranje zvuka, filtriranje mikrofonskog ulaza kao i vizualno prikazivanje izvora zvuka u igrama. Po pitanju kvalitete izlaznog signala RightMarkov Audio Analyzer ovom rješenju dodjeljuje ocjenu 3/5 odnosno dobar, iako je po pojedinačnim parametrima ovo zvučno rješenje najslabije od do sad testiranih na platformi Z490. Ništa čudno s obzirom na nisku cijenu.

Analiza zvučne kartice - RM Audio Analyzer / 24bit, 192 kHz
Frekvencijski odziv (od 40 Hz do 15 kHz), dB +0,4, -0,55 Dobar
Razina šuma, dB (A) -88,2 Dobar
Dinamički raspon, dB (A) 88,4 Dobar
THD, % 0.00301 Jako dobar
THD + šum, dB (A) -81,1 Dobar
IMD + šum, % 0,084 Dobar
Stereo crosstalk, dB -81,2 Jako dobar
IMD at 10 kHz, % 0,011 Jako dobar
Ukupna ocjena   Dobar

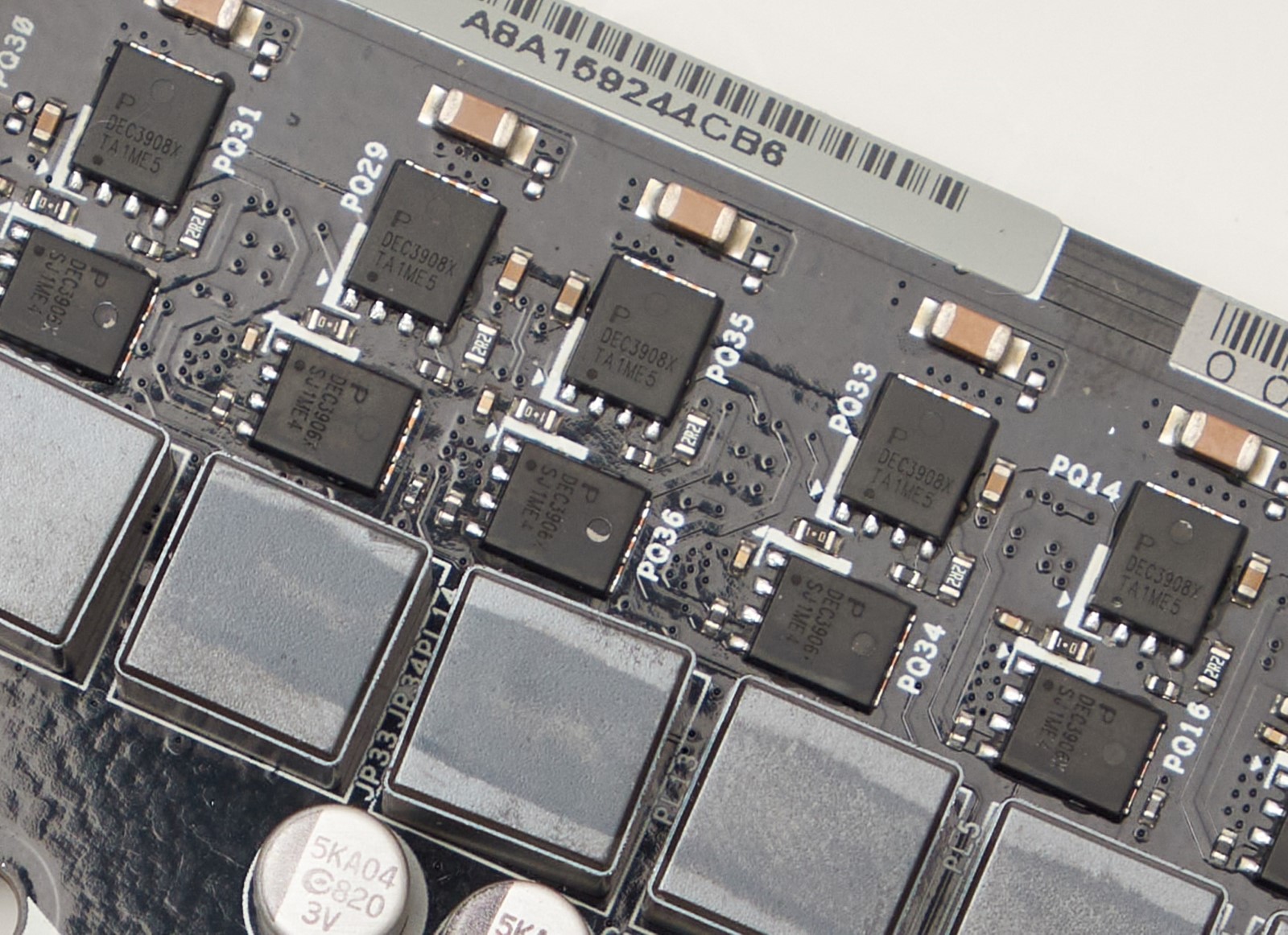

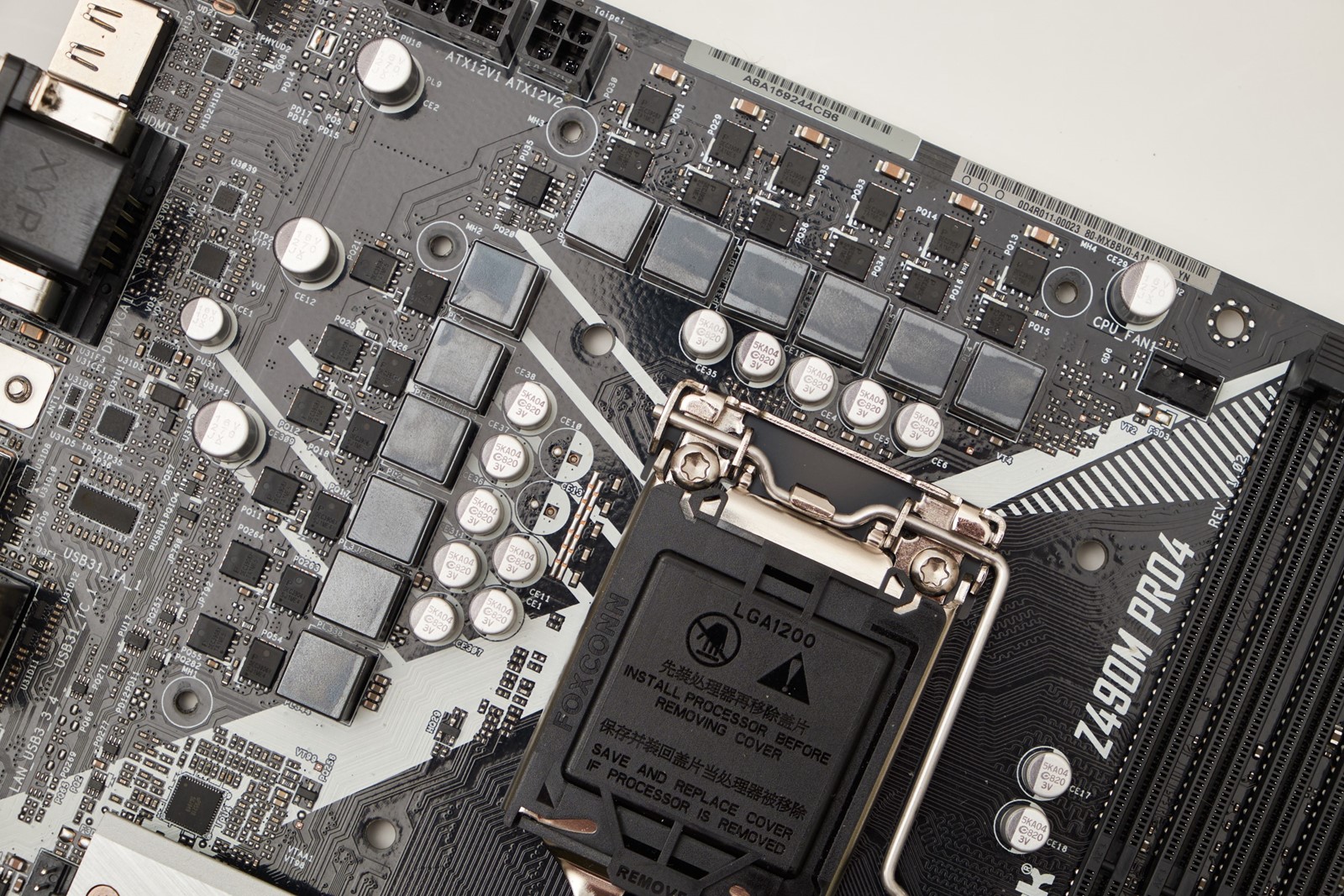

No, što je s izvedbom napajanja i hlađenja tog istog sklopa? S obzirom da je riječ o jeftinoj ploči, bilo je za očekivati da će tu biti različitih cjenovnih akrobacija. Nakon skidanja hladnjaka solidnih dimenzija vidimo da se iza njih nalazi ukupno 12 faza načinjenih od kombinacije MOSFET-ova PDEC3908X i PDEC3906X tvrtke Potens Semiconductor. Asusove ploče koje smo isprobali ranije imali su DRMOS tip MOSFET-ova koji u jednom čipu objedinjuju high i low side MOSFET faze, ujedno nudeći i više performanse. Spomenuti Potensovi čipovi već su korišteni na nekim starijim ASRockovim pločama, a riječ je o jeftinijim komponentama slabijih značajki.

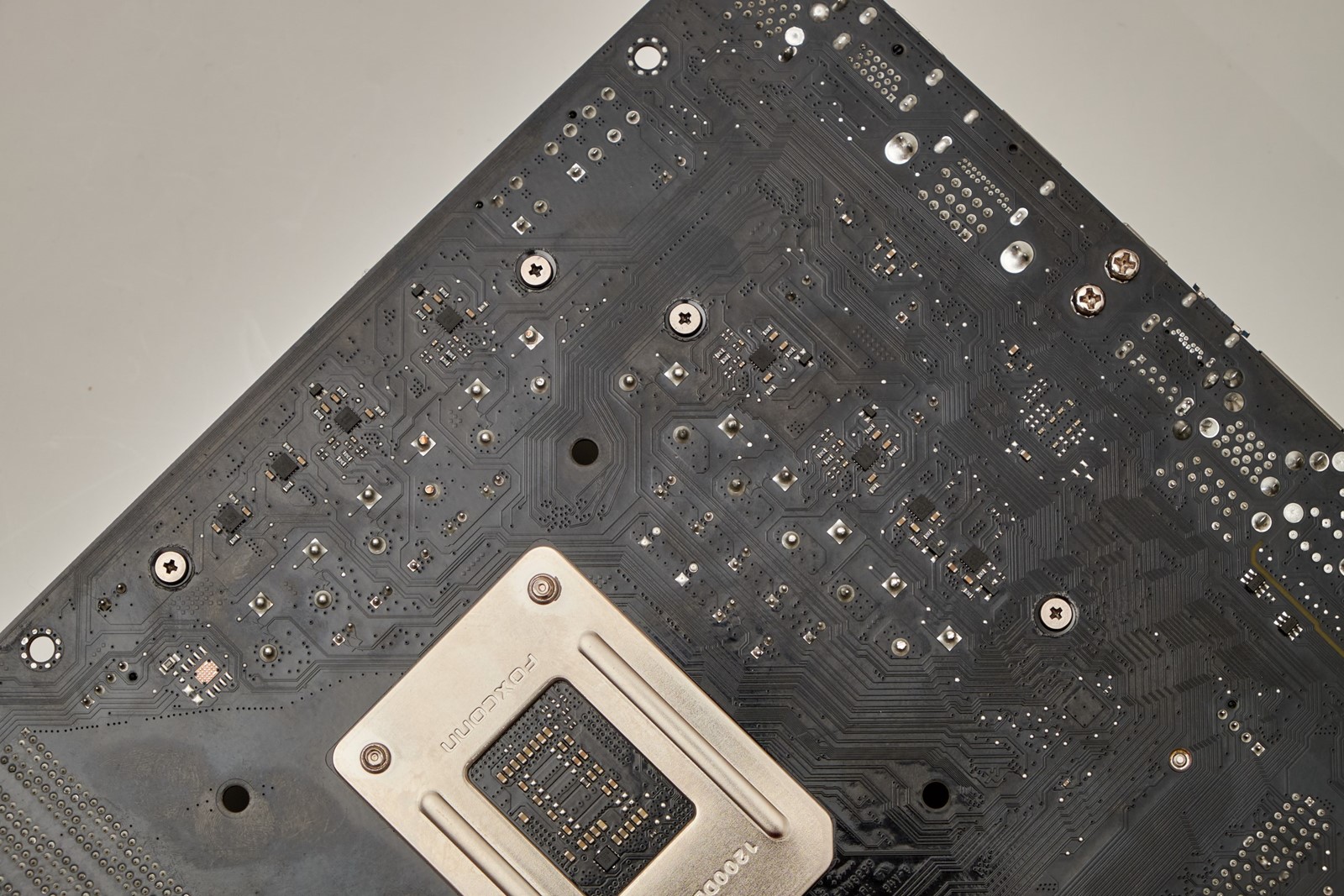

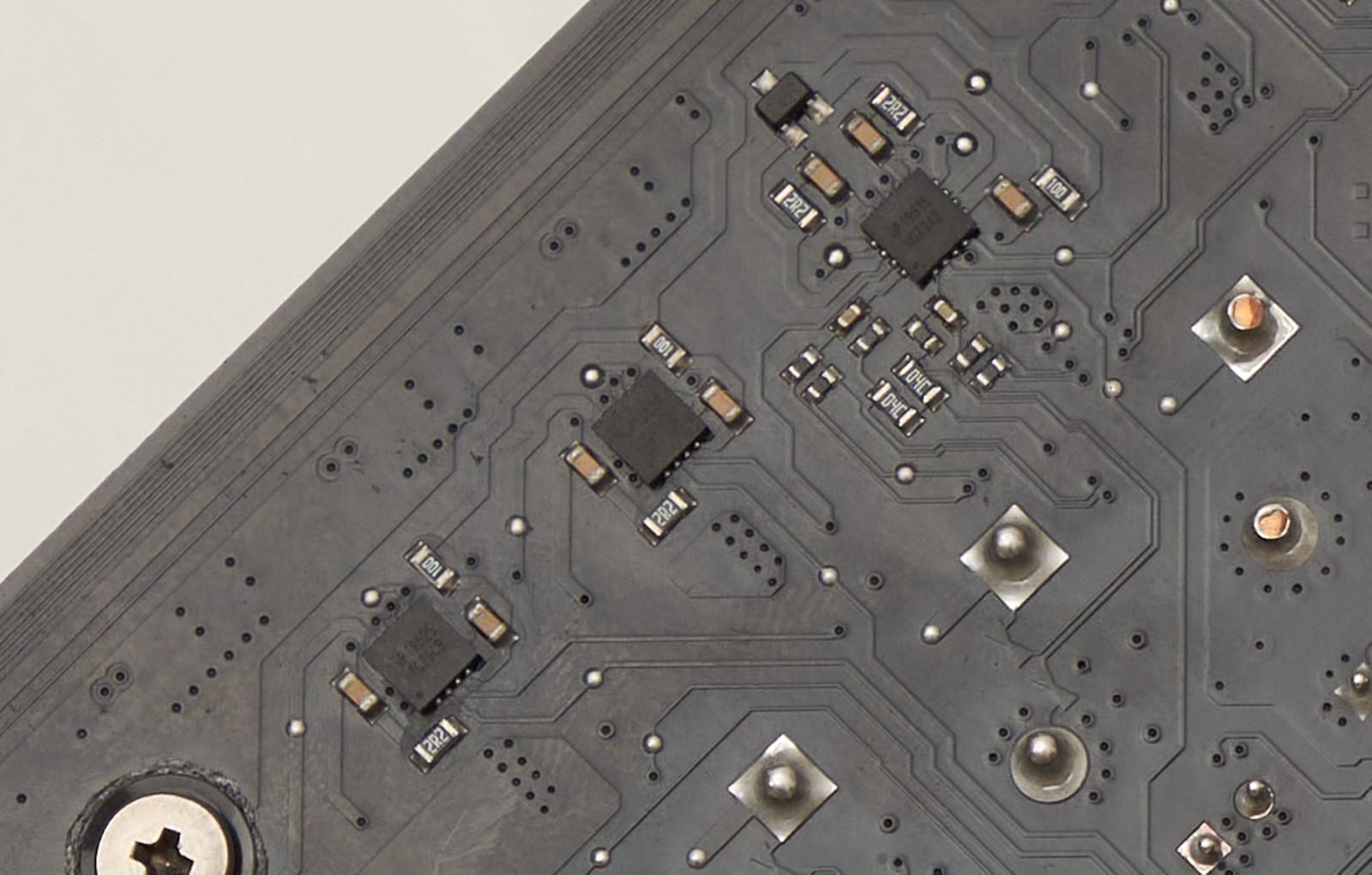

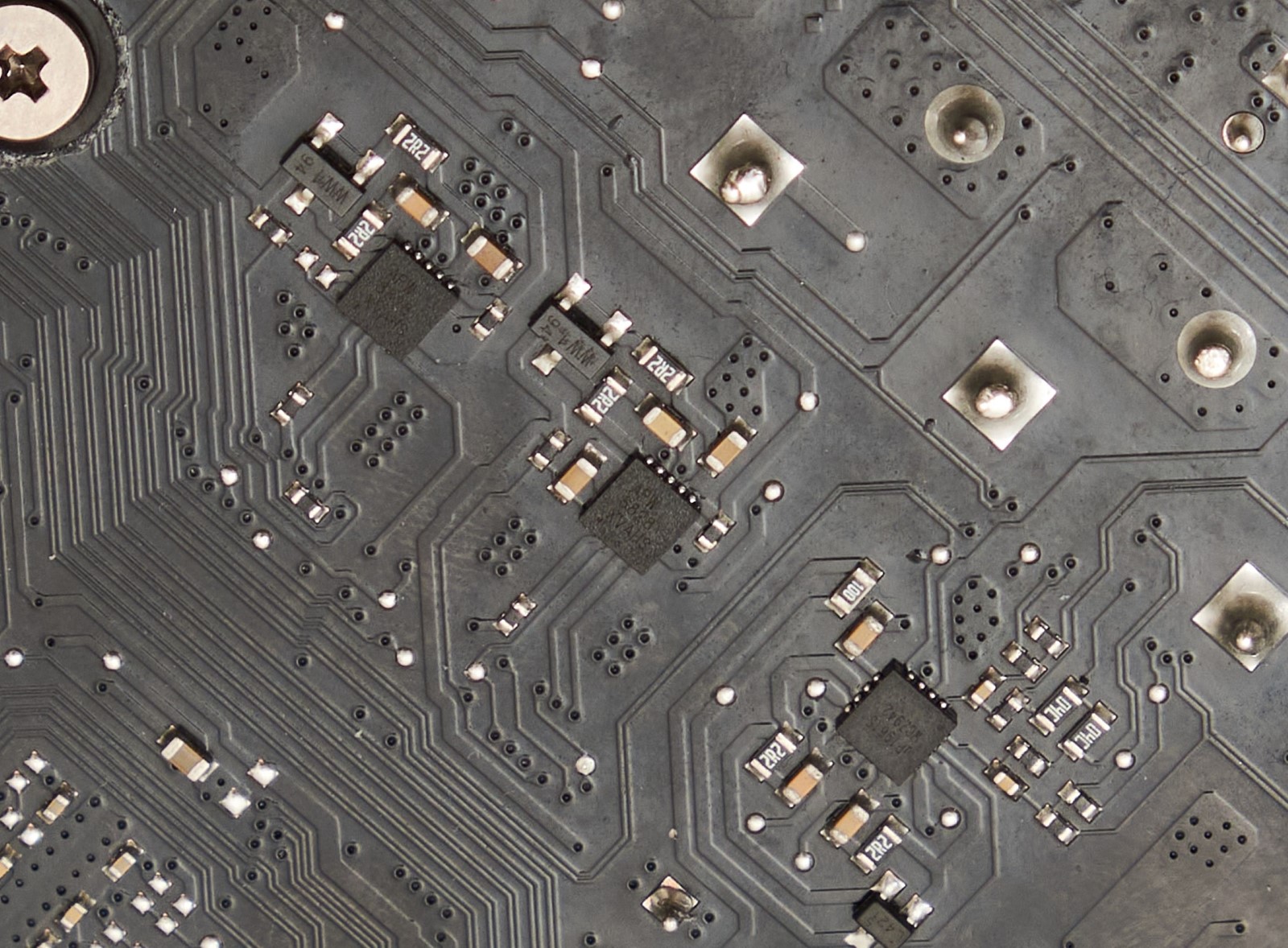

No, stvari postaju dodatno kompleksnije ako pogledamo ostatak čipova kako na gornjem tako i na donjem dijelu ploče. S gornje strane imamo glavni PWM kontroler UP9521R koji u maksimalnoj konfiguraciji može upravljati s 4+3 faze (4 za CPU, 3 za grafiku). S donje strane ploče imamo šest UP1961S doublera PWM signal te dva jednostavna jednofazna PWM kontrolera. Oni vjerojatno upravljaju nezahtjevnim VCCIO i VCCSA naponima, što ostavlja 10 faza za kombinaciju CPU i GPU napajanja. Na primarne kanale glavnog kontrolera idu četiri doublera na kojih je spojeno osam faza CPU napajanja, što ostavlja dvije faze za napajanje grafike. Ima smisla, no imamo višak dva doublera čija je svrha nepoznata. Ako netko ima neku bolju ideju o čemu je riječ, neka javi u komentarima.

U praksi, s procesorom koji iz ležišta vuče 105 W,  na površini hladnjaka izmjerili smo maksimalnu temperaturu od 60 stupnjeva. To objektivno nije loše, no zasigurno nije idealno u kontekstu korištenja ove ploče s najjačim Intelovim LGA-1200 procesorima. Za usporedbu, sve ostale ploče koje smo isprobali imaju pri istom mjerenju temperature hladnjaka 10 i više stupnjeva nižu temperaturu.

Potrošnja i zagrijavanje pod OCCT-om (Small Data)
  Potrošnja / W Temperatura / °C Takt / GHz
ASRock Z490M Pro4 64,9 53 3,54
ASRock Z490M Pro4 Limits Off 105,9 69 4,2

S obzirom da je ploča testirana s procesorom i5-10500, a da smo VRM teretili sa 105 W, možete pretpostaviti da UEFI podržava otključavanje Turbo Boost ograničenja. Iako ASRock tvrdi da ova ploča podržavanja njihovu značajku Base Frequency Boost, moramo priznati da ovu opciju nismo uočili u UEFI-ju. No, ograničenja Turba je svejedno moguće maknuti ručno, što smo i napravili. Ni u pogledu ostalih opcija ASRockov UEFI neće razočarati prosječnog korisnika, iako nije toliko moćan odnosno bogat overklokerskim značajkama kao varijante na nekim osjetno skupljim pločama. Zanimljivo je da su performanse ploče na tvorničkim postavkama u prosjeku nešto više od očekivanja, što se može vidjeti i po nešto višem prosječnom taktu svih jezgara pod punim opterećenjem.

  Asus Prime Z490-A Asus Z490 TUF ASRock Z490M Pro
Handbrake
Matroska 1080p H.264 32,3 fps 32,2 fps 32,78 fps
Matroska 1080p H.265 10,68 fps 10,57 fps 10,8 fps
Cinebench R20
Jedna jezgra 464 464 462
Sve jezgre 3198 3169 3232
POV-Ray 3.7
Sve jezgre 2813 2784 2825
Blender Benchmark
bmw27* 262 s 266 s 257 s
Middle Earth: Shadow of War DX11 / Ultra
1080p 131 fps 131 fps 131 fps
1440p 91 fps 91 fps 91 fps
Total War: Warhammer DX11 / Ultra
1080p 101 fps 101 fps 101 fps
1440p 66 fps 66 fps 67 fps
Zagrijavanje VRM-a / MCE On / OCCT Small Data
VR temp. senzor na ploči 46 °C - -
IC senzor* 48 °C 49 °C 60 °C

Iako je ASRock Z490M Pro4 jeftina LGA-1200 ploča, postoje dakako i jeftinije. Primjerice, najjeftinija koju smo našli na domaćim cjenicima je Gigabyteova Z490M. Što ASRockica nudi u odnosu na nju za 200-injak kuna više? U prvom redu znatno bolje napajanje procesora, dodatni M.2 utor, dvostruko više konektora za ventilatore, dodatni interni USB 3.2 Gen1 konektor, znatno više konektora za RGB te moderniji i bolji zvučni kontroler. Ako se nas pita, razlika u cijeni je sasvim opravdana, pa se ASRock Z490M Pro4 nameće kao dobar izbor za korisnike koji žele solidnu LGA-1200 ploču koja se može nositi i s jačim procesorima, a ne smeta im mATX format ili čak žele kompaktniju ploču micro ATX formata.

ASRock Z490M Pro4

  • Pristojan naponski modul
  • Solidno hlađenje
  • Vrlo dobra ponuda konektora i portova s obzirom na cijenu
  • Vrlo dobra zvučna kartica
  • Priprema za ugradnju WiFi kartice
  • Napajanje nije doraslo jačim LGA-1200 procesorima
  • Slaba ponuda audio konektora
Dodatne mogućnosti 7
Ponuda konektora 7
VRM i hlađenje 7
Performanse 9
Cijena 8
UKUPNI DOJAM 7
Cijena 1.350 kn Prikaži sve cijene Ustupio: ASRock
